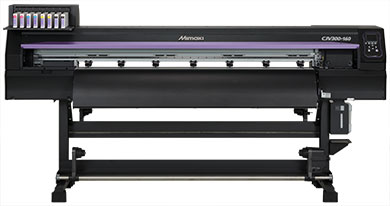

CJV300

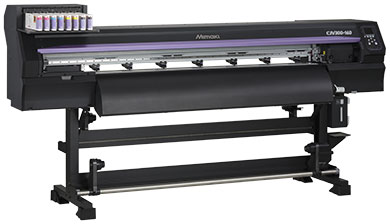

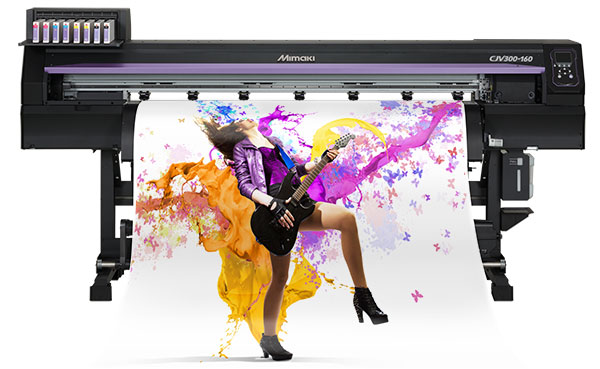

Mimaki CJV300 - veľkoplošná solventná tlačiareň kombinovaná s rezacím plotrom. Touto radou Mimaki rozširuje svoju ponuku strojov v oblasti vode odolných tlačových strojov. Jedinečná plne automatická výroba solventnej tlače a orezu v jednom stroji. Prináša viac flexibility a viac komfortu do výroby. Maximálne rozlíšenie 1440 dpi, rýchlosť tlače až 105,9 m2 / hod, možnosť tlače bielym a strieborným atramentom. Pre tlač môžu byť použité ako solventné SS21 a ekosolventné atramenty BS4, tak sublimačné Sb53 atramenty. Stroj je vyrábaný v šírkach 130 cm a 160 cm. Tlačiareň je dodávaná vrátane ripovacieho programu RasterLink6.

ZÁKLADNÉ VLASTNOSTI

CJV300

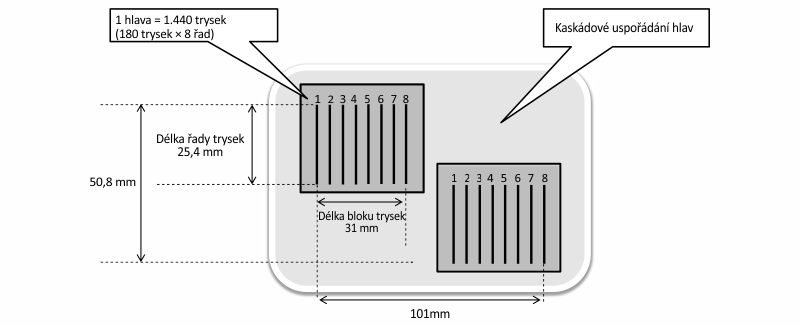

  • Piezoelektrická technológia tlače, dve hlavy v kaskádovom usporiadaní.
  • Každá hlava obsahuje 1.440 trysiek (8 radov po 180 tryskách).
  • Automatická kontrola funkčnosti trysiek (NCU).
  • Systém pre nahradenie chybných trysiek (NRS).
  • Max. rýchlosť tlače až 105,9 m2 / hod.
  • Tlačová šírka max. 1.361 mm alebo 1.610 mm.
  • Max. rozlíšenie tlače až 1.440 dpi.
  • Inteligentný trojitý systém vyhrievania.
  • Variabilná veľkosť tlačového bodu (4 pl - 35 pl).
  • Systém neprerušiteľného dodávania atramentu (UISS).
  • Voliteľne sú k dispozícii vysokokapacitné zásobníky atramentu (MBIS III).
  • K dispozícii sú solventné alebo sublimačné atramenty.
  • Tlač bielym atramentom.
  • Tlač strieborným atramentom.
  • Nepretržitá detekcia orezových značiek pre presný orez kontúr.
  • Možnosť použitia priebežných orezových značiek pri orezu dlhých motívov.
  • Tlač a orez bez nutnosti použitia orezových značiek (do dĺžky 1 m).
  • Funkcia over-cut a corner-cut.
  • Pri použití tenkých médií možnosť zmeny postupnosti práce (najprv orez, potom tlač).
  • Automatické zdvíhanie prítlačných koliesok po dokončení tlače pred začatím rezania.
  • RIP RasterLink6 štandardnou súčasťou.
4C Magenta Cyan Yellow Black Black Yellow Cyan Magenta
8C Magenta Cyan Yellow Black Light Cyan Light Magenta Light Black Orange
6C+W+W Magenta Cyan Yellow Black Light Cyan Light Magenta White White
6C+W+Si Magenta Cyan Yellow Black Light Cyan Light Magenta White Silver

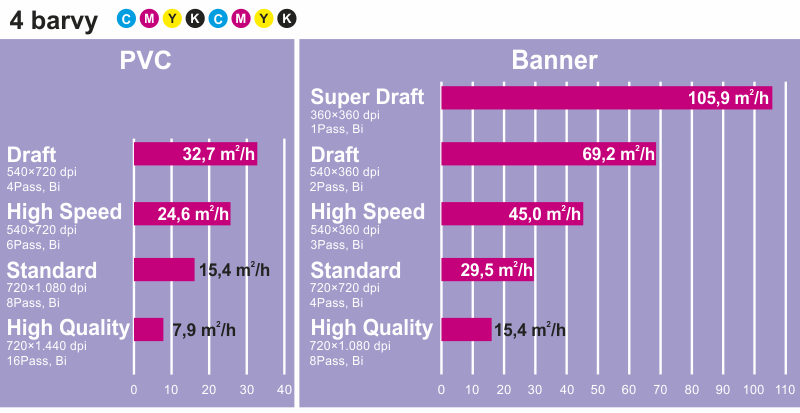

Rýchlosť tlače





Nové tlačové hlavy

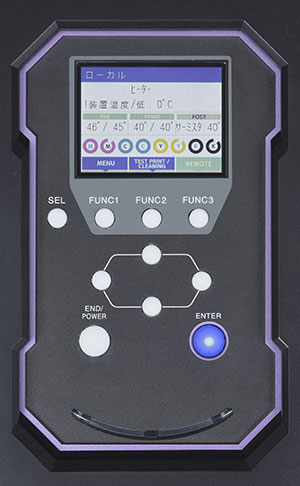

Ovládací panel

Tisková hlava
Pre jednoduché nastavenie parametrov tlače, resp. pre jednoduché a komfortné ovládanie tlačiarne je táto vybavená jednoduchým ovládacím panelom s farebným displejom. Tlačiareň je tiež možné ovládať z dodávaného ripovacieho programu RasterLink6.

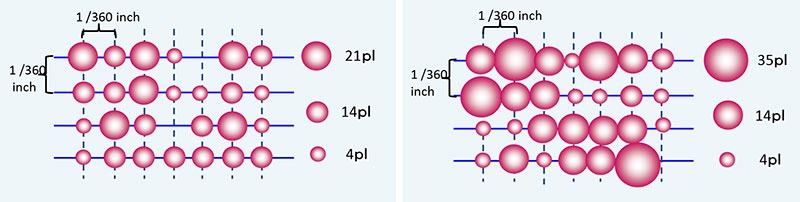

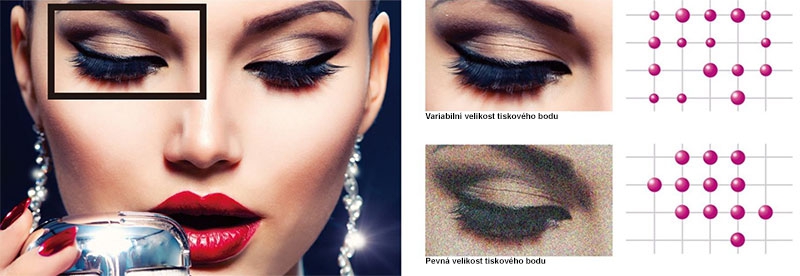

Variabilná veľkosť tlačového bodu

V závislosti na použitom tlačovom režime môže tlačiareň používať súčasne tri veľkosti tlačového bodu. Veľkosti kvapiek môžu nadobúdať týchto objemov 4 pl / 7 pl / 8 pl / 14 pl / 16 pl / 21 pl / 29 pl / 35 pl. Konkrétna kombinácia veľkostí kvapiek je závislá na zvolenom režime tlače.

Variabilná veľkosť tlačového bodu v režime CMYK zlepšuje farebné podanie predovšetkým svetlých odtieňov, ale má tiež veľký význam pri vysokorýchlostnej tlači. Vďaka veľkosti kvapky až 35 pl môže tlačiareň umiestňovať kvapky atramentu tesne vedľa seba, čo má kladný vplyv na denzitu tlače.

Rychlost tisku

Systém neprerušiteľného dodávania atramentu (UISS)

Proměnlivá velikost tiskového bodu
UISS (Uninterrupted Ink Supply System) pre kontinuálnu tlač je štandardnou súčasťou tlačiarní rady CJV300. Ak je tlačiareň nakonfigurovaná pre tlač v režime 2 × CMYK je možné využívať pre každú farbu dva zásobníky atramentu (každý má 440 ml, tj. Celkom 880 ml na farbu, resp. 4.000 ml na farbu pri použití MBIS). V okamihu keď niektorý zásobník vyčerpá svoju zásobu atramentu, tlačiareň automaticky prepne na ďalší zásobník a tlač pokračuje ďalej bez akéhokoľvek prerušenia. Prázdny zásobník môže byť potom vymenený aj počas tlače.
Systém nepřerušitelného dodávání inkoustu
Pre zvýšenie komfortu tlače môže byť tlačiareň vybavená veľkokapacitnými zásobníkmi atramentu (každý 2.000 ml) - Mimaki Bulk Ink System (MBIS Ver.3).

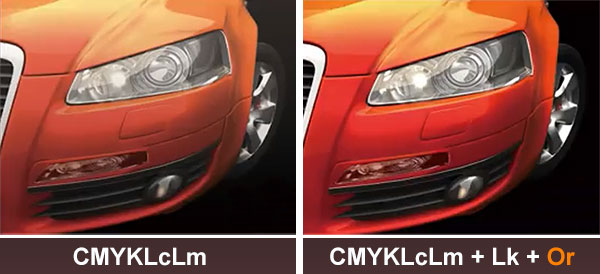

SS21 atramenty Orange & Light Black

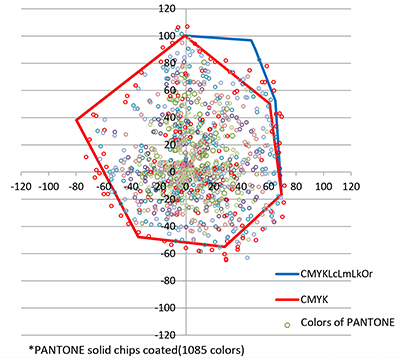

Nová doplnková farba (oranžová) výrazne rozširuje gamut tlačiarne a pokrýva až 94% farebného rozsahu PANTONE.

Funkce pro náhradu trysek
Funkce pro náhradu trysek
Svetlý odtieň čiernej (Light Black) výrazne zlepšuje farebné podanie predovšetkým čiernobielych výtlačkov.

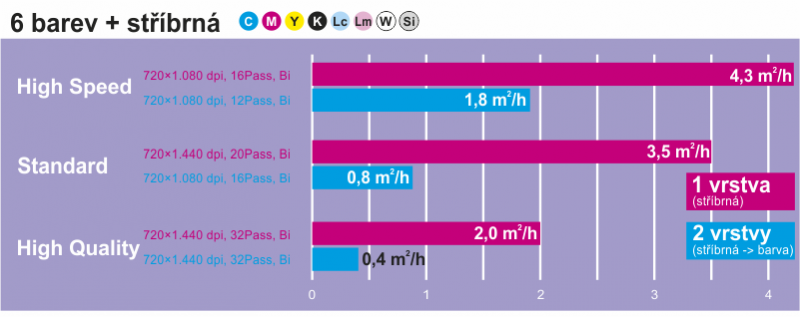

Tlač strieborným atramentom

Rychlost tisku
Novo vyvinutý strieborný atrament so zvýšeným leskom (1,67 krát v porovnaní s ekosolventními atramenty). Lesk, resp. odrazivosť strieborného tlače závisí na pozorovacom uhle.

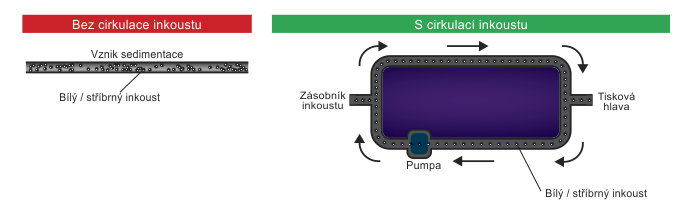

MCT (Mimaki Circulation Technology)

Rychlost tisku
Necnosťou bieleho alebo strieborného atramentu je nadmerná sedimentácia, ktorá spôsobuje upchávanie hadičiek a trysiek. Systém pre automatickú cirkuláciu atramentu (Mimaki Circulation Technology) túto necnosť efektívne napráva. Vedľajším, ale nezanedbateľným, efektom cirkulácie je zníženie spotreby atramentu vďaka obmedzeniu nutnosti nadmerného čistenia. Aj vďaka tomu, že sa v hadičkách nevyskytujú usadeniny, ktoré by atramentu bránili v plynulom pohybe, nedochádza počas času k zhoršeniu kvality tlače, resp. k výpadkom počas tlače.

Táto funkcia je dostupná iba pre biely alebo strieborný atrament.

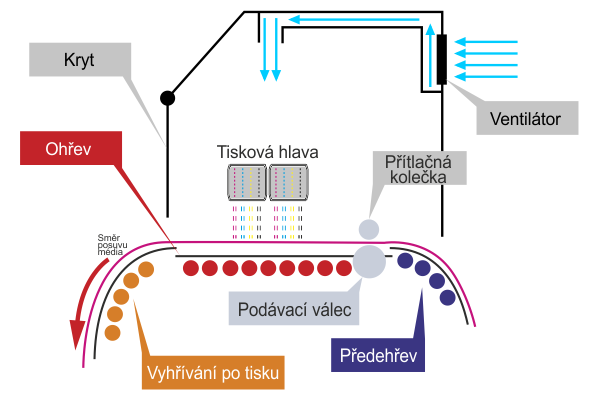

Inteligentný trojitý systém vyhrievania

Tlačiareň je vybavená trojitým automatickým systémom vyhrievania, ktorý umožňuje optimálne nastavenie teploty vyhrievania média v závislosti od použitého materiálu a režimu tlače.

Zabudované sušenie média výrazne urýchľuje schnutie tlače a tým umožňuje bezproblémové a hlavne rýchle navíjanie potlačeného média bez rizika následného rozmazania alebo iného poškodenia tlače.
Rychlost tisku

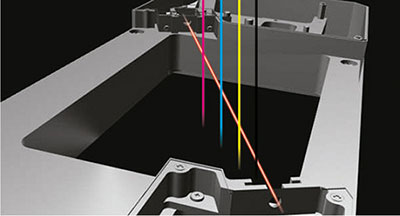

Automatická kontrola trysiek

Tlačiareň je vybavená systémom pre automatickú kontrolu trysiek (Nozzle Check Unit - NCU). Tento systém umožňuje nastaviť správanie tlačiarne pri zistení netlačiace trysky (alebo viacerých trysiek), kedy tlačiareň môže automaticky začať čistenie alebo môže bez prerušenia pokračovať v tlači a čistenie zahájiť až pri zistení výpadku viacerých trysiek.
Rychlost tisku

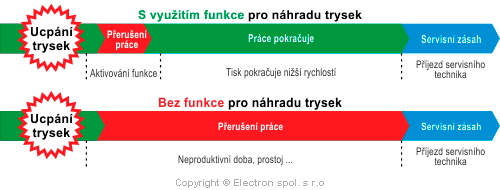

V prípade, že čistenie trysiek nebude úspešné, je možné použiť funkciu pre náhradu trysiek (Nozzle Recovery System - NRS) a pokračovať v tlači. Táto funkcia nie je pre niektoré režimy tlače dostupná (najmä režimy s nízkym počtom priechodov).
Rychlost tisku

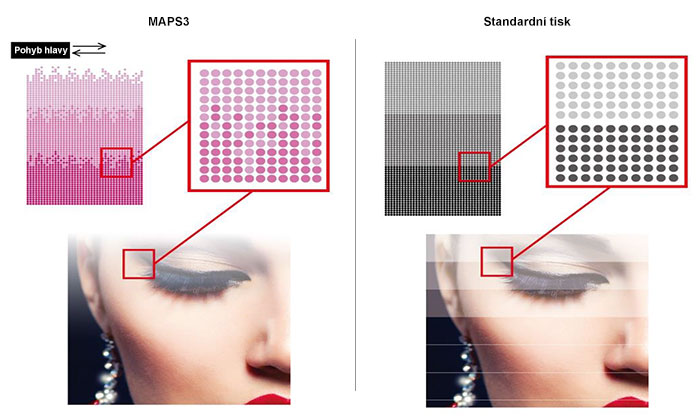

MAPS3 (Mimaki Advanced Pass System 3)

Funkcia MAPS je určená pre elimináciu pruhovania v tlači (banding).
Rychlost tisku

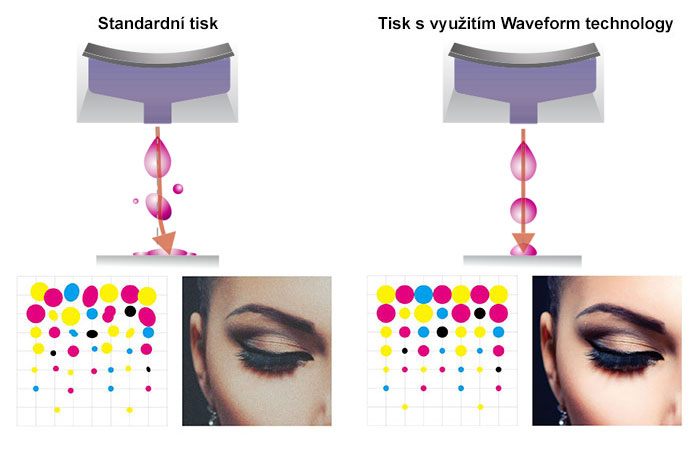

Waveform Control Technology

Technológia pre riadenie tvaru kvapky atramentu zaisťuje presný guľovitý tvar kvapky. Tým je zaručená vysoká kvalita a ostrosť tlače.
Rychlost tisku

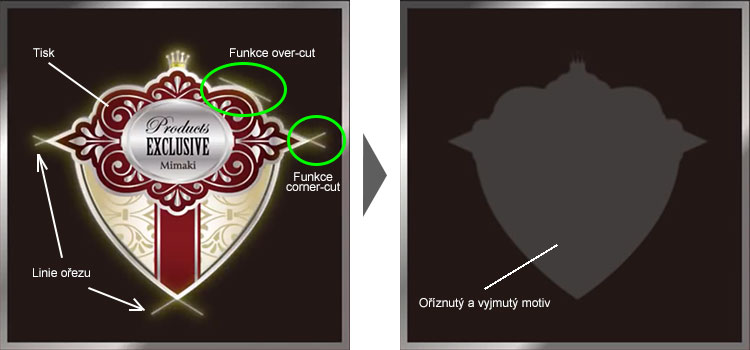

Funkce over-cut a corner-cut.

Rychlost tisku
Ploter k svojej práci používa tzv. vlečný nôž. Nôž tohto typu je do správnej polohy, resp. orientácie natáčaný pasívne, tj. vlečením. Kvôli tejto vlastnosti, resp. tomu, že špička noža je mimo os otáčania môže dôjsť k situácii, že sa začiatok a koniec rezu tzv. "nestretnú". To má za následok zatrhávanie fólie počas separácie. Tento nedostatok vlečených nožov rieši funkcia over-cut, ktorá zaistí pretiahnutia rezu cez počiatok. Tým sa eliminujú nedorezané úseky. Na podobnom princípe pracuje aj funkcia corner-cut, ktorá je pre zmenu zameraná na ostré uhly.

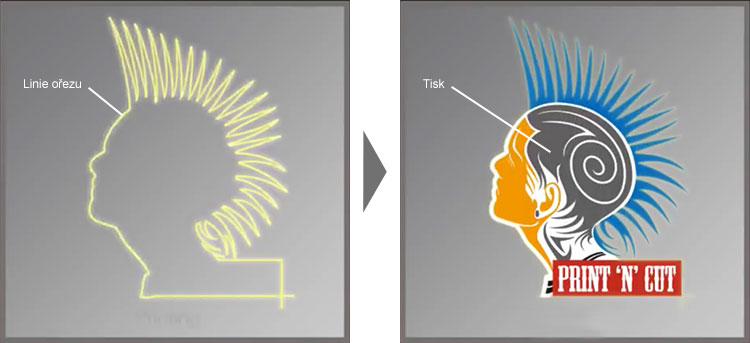

Cut & print

Rychlost tisku
Štandardná postupnosť práce je najprv tlač, potom orez. V špecifických prípadoch nie je táto postupnosť z rôznych dôvodov možná. Ide najmä o použitie veľmi tenkých fólií alebo použitie sýtych farieb v celoplošnej tlači. V takom prípade sa potlačená fólia mení v "blato" a pri pokuse o orez sa zatrháva a rôzne inak ničí. Pre tento prípad je možné zmeniť postupnosť práce a začať prácu najprv orezom a až následne tlačou.

Orez bez orezových značiek

Vďaka vysokej presnosti stroja ako pri tlači tak tiež pri orezu nie je nutné pre orez menších výtlačkov používať orezové značky. Tlač a orez bez nutnosti použitia orezových značiek je možný do dĺžky 1 m.
Model
CJV300-130 CJV300-160
Tlačová hlava Typ
piezoelektrická (dve hlavy v kaskádovom usporiadaní), tlač na vyžiadanie
Veľkosť kvapky min. 4 pl, max. 35 pl
Maximálna šírka tlače 1.361 mm 1.610 mm
Rozlíšenie tlače 360 dpi, 540 dpi, 720 dpi, 1.080 dpi, 1.440 dpi
Atrament Typ
SS21 (C+M+Y+K+Lc+Lm+Lk+Or+W+Si)
Sb53
(BL+M+Y+K+DK+LBL+Lm)
Doplňovanie automatické prepnutie na druhý zásobník
Kapacita SS21 cartridge 440 ml alebo zásobník 2.000 ml biely a strieborný atrament iba cartridge 220 ml)
Sb53 cartridge 440 ml alebo zásobník 2.000 ml
Médiá Šírka
1.371 mm 1.620 mm
Maximálna hrúbka
1 mm
Maximálna hmotnosť
40 kg
Vnútorný priemer jadra
2" alebo 3"
Vonkajší priemer
max. 250 mm
Vyhrievanie 3 pozície (predehrev, ohrev a sušenie), elektronická regulácia
Navíjacie zariadenie obojsmerné automatické navíjacie zariadenie s reguláciou ťahu
Kontrola trysiek
optický meriaci systém
Rozhranie USB 2.0
Štandardy VCCI Class A, FCC Class A, UL60950-1ETL, CE Marking (EMC Directive, Low Voltage and Machinery), CB Report, RoHS, REACH, Energy Star, RCM
Napájanie dve fázy AC 200 - 240V ±10%, 50/60Hz ±1Hz
Príkon
max. 1.920 W ×2
Pracovné prostredie Teplota 20°C - 30°C
Vlhkost 35 - 65% Rh, bez kondenzácie
Rozmery
Šírka
2.525 mm 2.775 mm
Hĺbka
700 mm 700 mm
Výška
1.392 mm 1.392 mm
Hmotnosť 167 kg
178 kg
Položka Farba Označenie Poznámka
SS21 Cyan
SPC-0501C
cartridge 440 ml
Magenta SPC-0501M
Yellow SPC-0501Y
Black SPC-0501K
Orange SPC-0501Or
Light Cyan SPC-0501LC
Light Magenta SPC-0501LM
Light Black SPC-0501LK
White SPC-0504W-2 cartridge 220 ml
Silver SPC-0504Si cartridge 220 ml
Cyan SPC-0588C zásobník 2.000 ml
Magenta SPC-0588M
Yellow SPC-0588Y
Black SPC-0588K
Orange SPC-0588Or
Light Cyan SPC-0588LC
Light Magenta SPC-0588LM
Light Black SPC-0588LK
Sb53 Blue SB53-BL-44 cartridge 440 ml
Magenta SB53-M-44
Yellow SB53-Y-44
Black SB53-K-44
Deep Black SB53-DK-44
Light Blue SB53-LBL-44
Light Magenta SB53-LM-44
Blue SB53-BL-2L zásobník 2.000 ml
Magenta SB53-M-2L
Yellow SB53-Y-2L
Black SB53-K-2L
Deep Black SB53-DK-2L
Light Blue SB53-LBL-2L
Light Magenta SB53-LM-2L
Názov Označenie Poznámka
AMF Kit
OPT-J0360 (CJV300-130)
Doporučené pre vysokorýchlostnú tlač.
OPT-J0359 (CJV300-160)
MBIS3 OPT-J0364
Anti-static sheet OPT-J0357 (CJV300-130)

OPT-J0355 (CJV300-160)
Drying Fan OPT-J0352 (CJV300-130)
OPT-J0351 (CJV300-160)
Air exhaust unit
OPT-J0354 (CJV300-130) Pri objednaní Air exhaust unit je nutné objednať tiež aj Drying fan.

OPT-J0353 (CJV300-160)
