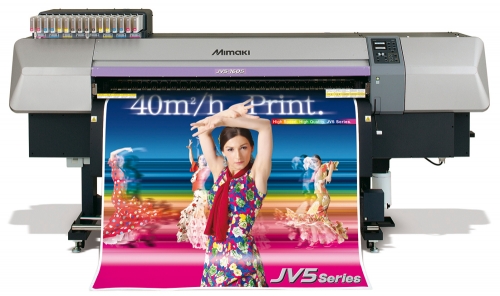

JV5-160S

Vlajková loď firmy Mimaki pre solventnú tlač

K jej hlavným prednostiam patrí tlač rýchlosťou 58m2/hod v rozlíšení 540 × 720dpi, bezobslužnú prevádzku a jednoduchú obsluhu. Maximálne rozlíšenie tlače je 1.440 × 1.440dpi. Vyrába sa v tlačových šírkach 130cm, 160cm.

ZÁKLADNÉ VLASTNOSTI

• Piezoelektrická technológia tlače
• 1.440 trysiek na farbu
• Automatická kontrola funkčnosti trysiek
• Max. rýchlosť tlače až 58 m2 / hod
• Výborná odolnosť proti oderu a poškrabaniu pri použití HS atramentov
• Tlačiaca šírka max. 1.620 mm
• Inteligentný trojitý systém vyhrievania
• Variabilná veľkosť tlačového bodu
• Systém neprerušiteľného dodávania atramentu
• Voliteľne eko-solventné atramenty
• RIP RasterLink Pre III štandardnou súčasťou

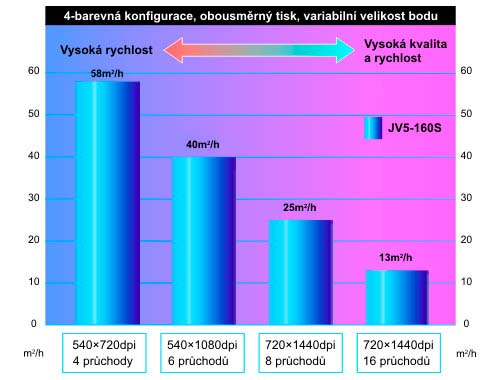

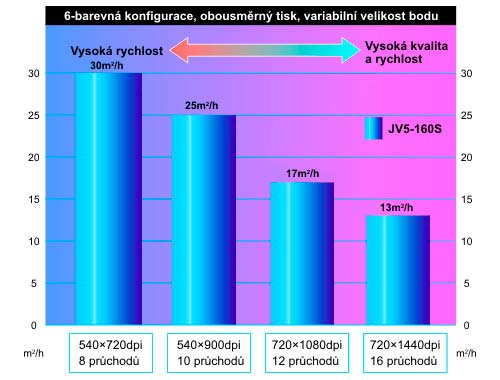

Vysoká rýchlosť tlače

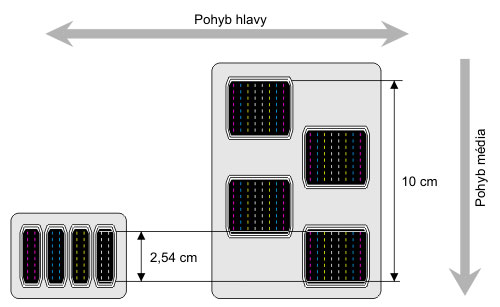

Nové tlačiace hlavy

Štandardná konštrukcia tlačiacej hlavy je dva rady trysiek (každá rada 180 trysiek), pričom blok hláv obsahuje štyri hlavy (CMYK). Tieto hlavy sú usporiadané v rade vedľa seba.

Naproti tomu tlačiarne Mimaki radu JV5 obsahujú nový typ hlavy, ktorá má osem radov po 180 trysiek (tj. celkom 1.440 trysiek). Tieto hlavy sú usporiadané kaskádovo do bloku. Tým je dosiahnuté vysokej šírky tlače 10 cm v jednom priechode, narozdiel od 2,5 cm u štandardnej konštrukcie. To zaručuje vysokú rýchlosť tlače aj pri vysokom rozlíšení a veľkom počte priechodov.

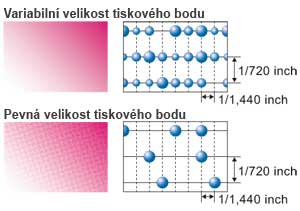

Variabilná veľkosť tlačiaceho bodu

Max. rozlíšenie 1.440 × 1.440 dpi a premenlivá veľkosť tlačiaceho bodu je schopná poskytnúť špičkovú fotografickú kvalitu aj pri použití iba štyroch základných farieb (CMYK).

Systém neprerušiteľného dodávania atramentu (UISS)

UISS pre kontinuálnu tlač je štandardnou súčasťou tlačiarne JV5. Ak je tlačiareň nakonfigurovaná pre tlač v režime 4 × CMYK je možné využívať pre každú farbu štyri zásobníky atramentu (každý má 440 ml, tj. celkom 1.760 ml na farbu). Keď niektorý zásobník vyčerpá svoju zásobu atramentu, tak tlačiareň automaticky prepne na ďalší zásobník a tlač pokračuje ďalej bez akéhokoľvek prerušenia. Prázdny zásobník môže byť potom vymenený počas tlače.

Na obrázku vľavo je u prvého zásobníka rozsvietené zelené svetlo (detail A), zásobník je používaný. U druhého zásobníka nesvieti nič (detail B), takže nie je zásobník aktuálne v prevádzke (nie je používaný). V okamihu keď sa u prvého zásobníka vyčerpá zásoba atramentu, rozsvieti sa červené svetlo (detail C) a tlačiareň automaticky prepne na druhý zásobník (detail D). Tlačiareň bez prerušenia pokračuje v tlači a prázdny zásobník (detail C) môže byť vymenený.

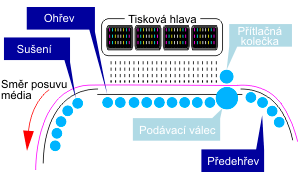

Inteligentný trojitý systém vyhrievania

Tlačiareň je vybavená trojitým automatickým systémom vyhrievania, ktorý umožňuje optimálne nastavenie teploty vyhrievania média v závislosti na použitom materiáli a režimu tlače.

Zabudované sušenie média výrazne urýchľuje schnutie tlače a tým umožňuje bezproblémové a hlavne rýchle navíjanie potlačeného média bez rizika následného rozmazania alebo iného poškodenia tlače.

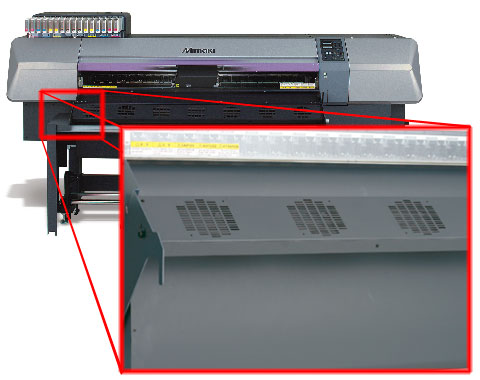

Sušenie a odsávanie

Sušenie Tlačiareň je vybavená radom výkonných ventilátorov, ktoré v spolupráci s vyhrievacou (resp. sušiacou) jednotkou podstatným spôsobom skracujú dobu schnutia vytlačeného motívu a umožňujú tak bezproblémové navíjanie materiálu aj pri vysokých rýchlostiach tlače.

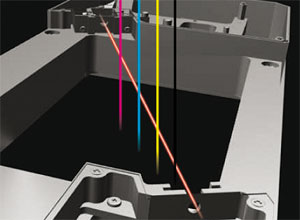

Automatická kontrola trysiek

Tlačiareň je vybavená systémom pre automatickú kontrolu trysiek. Tento systém umožňuje nastaviť správanie tlačiarne pri zistení netlačiacej trysky (alebo viac trysiek), kedy tlačiareň môže automaticky začať čistenie alebo môže bez prerušenia pokračovať v tlači a čistenie začať až pri zistení výpadku viacerých trysiek.

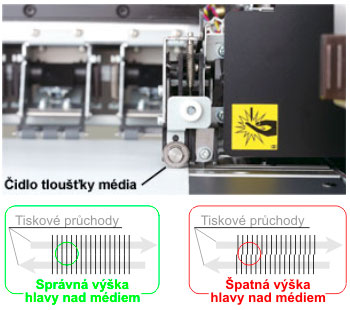

Nastavenie výšky hlavy nad médiom

Tlačiareň je schopná potláčať média až do hrúbky 1 mm. Aby bola zaručená špičková kvalita tlače (predovšetkým v režime obojsmernej tlače) je tlačiareň vybavená automatickou detekciou hrúbky média. Ak sa zmení hrúbka média, tlačiareň automaticky upraví pozíciu hlavy (vzdialenosť hlavy od média).

Kompenzácia hrúbky média

S hrúbkou materiálu súvisia tiež ďalšie funkcie tlačiarne. Uchytenie a posuv média je zabezpečené pomocou podávacieho valca a prítlačných koliesok. Vplyvom rozdielnej hrúbky médií (napr. liata fólia vs. 900 g banner) bude vzdialenosť o ktorú sa materiál posunie v jednom kroku rozdielna. Dôsledkom je pruhovanie v tlači. Pre elimináciu týchto negatív je tlačiareň vybavená funkciou pre kompenzáciu hrúbky média. Túto kompenzáciu je možné nastaviť tak pred tlačou tak aj počas tlače (bez nutnosti prerušenia tlače).

Atramenty

Eko-hardsolventný atrament, typ Eco-HS1 Agresívny, ale napriek tomu nízkozápachový solventný atrament. Neobsahuje žiadne toxické prísady. Pri použití tohto atramentu nedochádza ku zmršťovaniu fólie.

Hardsolventný atrament, typ HS Agresívny solventný atrament, ktorý plne uspokojí potrebu vysokej odolnosti proti poškriabaniu a súčasne vysokorýchlostnej tlače s vysokou hustotou.

Ekosolventný atrament, typ ES3 Prakticky bezzápachový užívateľsky prívetivý atrament, ktorý nevyžaduje žiadne extra vetranie.

Model		JV5-160S
Tlačiaca hlava		piezoelektrická (blok 4 hláv v matici), tlač na vyžiadanie
Maximálna šírka tlače		1.620 mm
Rozlíšenie tlače		540, 720, 1.440 dpi
Tlačiace režimy (posuv hlavy × posuv média)		720×540 dpi, jedno/obojsmerné 540×900 dpi, jedno/obojsmerné 540 nebo 720×720 dpi, jedno/obojsmerné 540 nebo 720×1.080 dpi, jedno/obojsmerné 720×1.440 dpi, jedno/obojsmerné 1.440×1.440 dpi, jedno/obojsmerné
Atrament	Typ	typ ES3, HS alebo Eco-HS1
	Doplňovanie	automatické prepnutie na druhý zásobník
	Kapacita	6 barev: 440 ml / zásobník × 2 ks / farbu (880 ml / farbu) 4 barvy: 440 ml / zásobník × 4 ks / farbu (1760 ml / farbu)
Média	Rozmer	297 - 1.630 mm
	Maximálna hrúbka	1 mm
	Maximálna hmotnosť	38 kg
	Vnútorný priemer jadra	2" nebo 3"
	Vonkajší priemer	200 mm
Odrezanie média		os Y, nôž na hlave
Vyhrievanie		3 pozície (predohrev, oheev a sušenie), elektronická regulácia
Navíjacie zariadenie		obojsmerné automatické navíjacie zariadenie s reguláciou ťahu
Kontrola trysiek		laserový meriaci systém (laser Class1)
Zdvih tlačiacej hlavy		1,5 - 7mm (automatická detekcia hrúbky média)
Rozhranie		USB 2.0
Štandardy		VCCI Class A, FCC Class A, UL 60950, CE Marking (EMC Directive, Low Voltage Directive), CB Report, RoHS
Napájanie		AC 200 - 240V ±10%, 50/60Hz ±1Hz, 15A
Príkon		max. 3.600VA
Pracovné prostredie	Teplota	20°C - 35°C
	Vlhkosť	35 - 65% Rh, bez kondenzácie
Rozmery	Šírka	3.120mm
	Hĺbka	1.050mm
	Výška	1.540mm
Hmotnosť/td>		333kg

Eko-hardsolventný atrament	Eco-HS1	440 ml	SPC-0538C
		440 ml	SPC-0538M
		440 ml	SPC-0538Y
		440 ml	SPC-0538K
		440 ml	SPC-0538Lc
		440 ml	SPC-0538Lm
		440 ml	SPC-0538Lk
Hardsolventný atrament	HS	440 ml	SPC-0473C
		440 ml	SPC-0473M
		440 ml	SPC-0473Y
		440 ml	SPC-0473K
		440 ml	SPC-0473Lc
		440 ml	SPC-0473Lm
Eko-solventný atrament	ES3	440 ml	SPC-0440C
		440 ml	SPC-0440M
		440 ml	SPC-0440Y
		440 ml	SPC-0440K
		440 ml	SPC-0440Lc
		440 ml	SPC-0440Lm
Systém pre automatické podávanie média pre JV5-160S (AMF)			OPT-J0161
Sada solventných stierok		10 ks	SPA-0125
Nádrž na odpadový atrament, objem 4 litre		1 ks	SPA-0128
Sada pre odrezanie média		1 ks	SPA-0126
Čistiaca sada MS2 / ES3 / HS		1 ks	SPC-0369
Čistiace cartridge MS		220 ml	SPC-0294

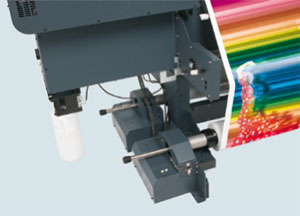

AMF (Automatic media feeder) - systém automatického podávania média. Zaisťuje plynulé a presné odvíjanie a navíjanie ako tenkých a ľahkých materiálov, tak aj veľmi ťažkých médií.
