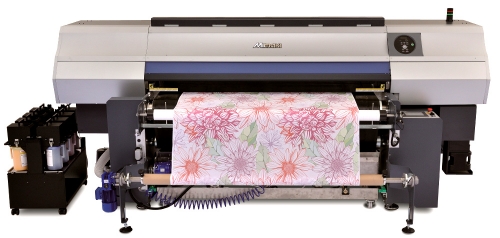

Tx500-1800B

Potlač rôznych druhov textilu ako je hodváb, bavlna, polyester atď.

Veľkoplošná textilná tlačiareň Mimaki Tx500-1800B je ultimátnym riešením pre priamu potlač rôznych druhov textilu ako je hodváb, bavlna, polyester atď. Umožňuje priamo tlačiť aj na elastické materiály. Rýchlosť tlače môže byť až 140 m2/hod (pri rozlíšení 300 dpi), šírka tlače max. 182 cm. Rozlíšenie tlače až 1.200 dpi.

ZÁKLADNÉ VLASTNOSTI

TX500-1800B
  • Maximálna rýchlosť tlače až 140 m2/h (300×300 dpi, 2 priechody obojsmerne)
  •
  • Produkčná rýchlosť tlače 60 m2/h (600×900 dpi, 6 priechodov obojsmerne)
  •
  • Možnosť konfigurácie tlačiarne na 4/6/8 tlačových farieb
  •
  • Maximálne rozlíšenie tlače 1.200 × 1.200 dpi
  •
  • Nový typ piezo hlavy, 1.280 trysiek / segment (7.680 trysiek celkovo)
  •
  • Variabilná veľkosť tlačového bodu
  •
  • Mimaki Degassing Module (MDM) - odvzdušňovacia jednotka pre odstránenie bublín z atramentu
  •
  • Correct Feeding Control (CFC) - korekcia posunu média pre potlačenie pruhovanie
  •
  • Mimaki Advanced Pass System (MAPS) pre elimináciu pruhovanie
  •
  • Posun materiálu pomocou nekonečného pásu
  •
  • Systém pre umývanie a sušenie dopravného pásu
  •
  • Novo vyvinuté sublimačné atramenty SB300
  •
  • Šírka tlače 1.820 mm
  •
  • Nepretržitá tlač vďaka systému neprerušovaného doplňovania atramentu (UISS)
  •
  • Súčasťou tlačiarne je ripovací softvér RasterLink Pro6

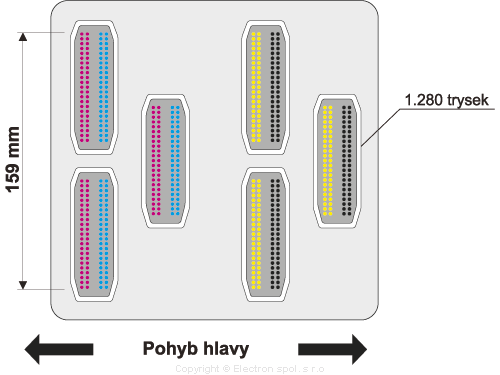

Tlačiaca hlava

Tlačiaca hlava je zložená zo šiestich šachovnicovo usporiadaných segmentov. Každý segment obsahuje 1280 trysiek.
Tlačiaca hlava

Rýchlosť tlače

4 farby
Rozlíšenie Počet priechodov (obojsmerne) Rýchlosť
300 × 300 dpi 2 140 m2/hod
300 × 450 dpi 3 100 m2/hod
600 × 900 dpi 6 60 m2/hod
600 × 1.200 dpi 8 45 m2/hod


6 / 8 farieb
Rozlíšenie Počet priechodov (obojsmerne) Rýchlosť
300 × 300 dpi 4 85 m2/hod
600 × 450 dpi 6 68 m2/hod
600 × 600 dpi 8 45 m2/hod
600 × 1.200 dpi 16 22 m2/hod

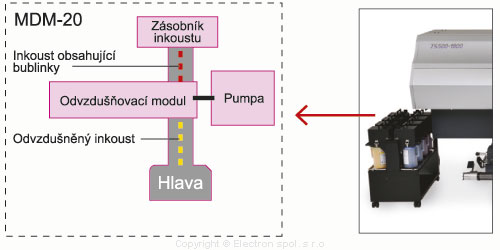

MDM-20 (Mimaki Degassing Module)

Mimaki Degassing Module
Bublinky vzduchu v atramente sú častou príčinou výpadkov trysiek, resp. nerovnomernej kvality tlače. K ostranění tohto problému slúži odvzdušňovacia jednotka.

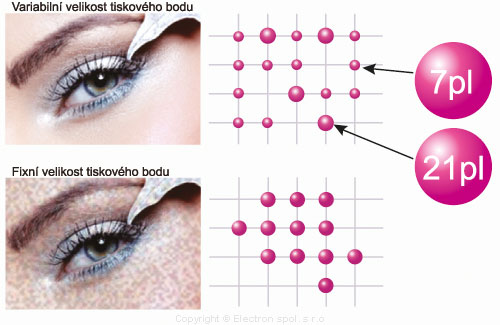

Variabilná veľkosť tlačového bodu

Max. rozlíšenie 1.200 dpi a premenlivá veľkosť tlačového bodu je schopná poskytnúť špičkovú fotografickú kvalitu aj pri použití iba štyroch základných farieb (CMYK). Veľkosť kvapky (a tým aj energie s akou dopadá na materiál) je nastaviteľná na 7 pl alebo 21 pl.
Veľkosť kvapiek

Correct Feeding Control (CFC)

Dopravný pás
Correct Feeding Control (CFC) - korekcia posunu média pre potlačenie pruhovania. Táto funkcia redukuje a opravuje možné problémy s pruhovaním vzniknuté kvôli nerovnakej hrúbke koncov dopravného pásu v mieste spojenia. Korekcia prebieha pomocou merania rýchlosti posuvu média a automatickej korekcie rozdielov v hrúbke v spojoch dopravného pásu.

MAPS (Mimaki Advanced Pass Systems)

MAPS-II
Tento systém je určený pre elimináciu pruhovania. Je kombináciou tlačiacej techniky RIPu RasterLink Pro, špeciálne navrhnutých ICC profilov a riadenie denzity tlačových bodov. Využitím dochádza k dramatickému poklesu pruhovania. Rýchlosť tlače je znížená o 10%.

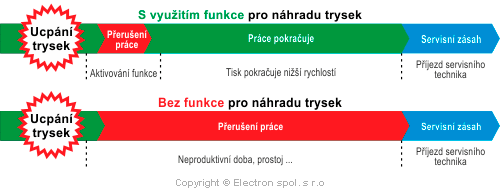

Náhrada trysiek

Náhrada trysiek
Medzi nové vlastnosti tlačiarne patrí funkcia pre náhradu chybných trysiek, ktorá umožňuje, za cenu mierneho zníženia rýchlosti tlače, zachovať kvalitu tlače a bez prestojov pokračovať v práci až do príchodu servisného technika.

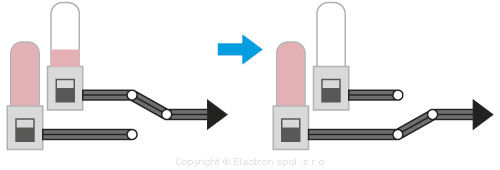

Systém neprerušiteľného dodávania atramente (UISS)

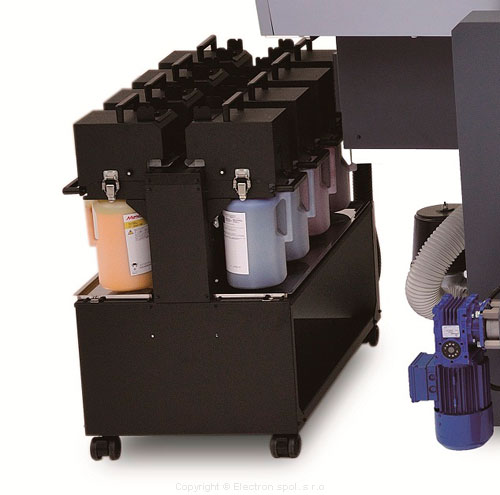

Zásobníky atramentu
UISS
Uninterrupted Ink Supply System (UISS) - systém neprerušiteľného dodávania atramentu pre kontinuálnu tlač je štandardnou súčasťou tlačiarne. V režime 4 tlačových farieb sú pre každú farbu k dispozícii dva zásobníky atramentu (každý obsahuje 2.000 ml, tj. celkovo 4.000 ml na farbu). Keď niektorý zásobník vyčerpá svoju zásobu atramentu, tak tlačiareň automaticky prepne na druhý zásobník a tlač pokračuje ďalej bez akéhokoľvek prerušenia. Prázdny zásobník môže byť vymenený počas tlače.
Model Tx500-1800B
Max. šírka tlače 1.820 mm
Tlačiaca hlava Typ piezoelektrická
Usporiadanie 6 hláv v kaskádovom usporiadaní (3 rady)
Metóda tlače tlač na vyžiadanie
Výška nad médiom 1,5 - 7 mm od spodej strany média
Režimy tlače 4 farba 300 × 300 dpi, Bi/Uni, 1/2/4 pass
300×300HQ dpi, Bi/Uni, 2/4/8 pass
300×450HQ dpi, Bi/Uni, 3/6/12 pass
600×600 dpi, Bi/Uni, 4/8/16 pass
600×900 dpi, Bi/Uni, 6/12/24 pass
600×1200 dpi, Bi/Uni, 8/16/32 pass
6 / 8 farba 300×300 dpi, Bi/Uni, 2/4/8 pass
300×300HQ dpi, Bi/Uni, 4/8/16 pass
600×450 dpi, Bi/Uni, 6/12/24 pass
600×600 dpi, Bi/Uni, 8/16/32 pass
600×900 dpi, Bi/Uni, 12/24/48 pass
600×1200 dpi, Bi/Uni, 16/32/64 pass
Atrament Acid

C, M, Y, K, Lk, Bl, R, Or

Reaktívny

C, M, Y, K, Lk, Bl, R, Or

Sublimačný Bl, M, Y, KD, Lbl, Lm
Množstvo 8×2 litry
Médiá Šírka 297 - 1.830 mm
Max. hrúbka 5 mm
Max. hmotnosť 60 kg
Max. priemer vnútorný průměr 2" - 3"
vonkajší průměr max. 420 mm
Nepotlačitelné okraje Predný 1,7 m
Zadný 3,2 m
Presnosť Absolútny ±0,5 mm alebo ±0,3% zo vzdialenosti (väčšia hodnota)
Opakovatelnosť
Kolmosť ±0,5 mm / 1.000 mm
Výchylka média max. 5 mm / 10 m
Odpadový zásobník kanister 3.200 ml, detekcia čidlom
Rozhranie USB 2.0
Príkazový jazyk MRL-III
Hlučnosť Pohotovostní režim max. 58 dB
Trvalý prevádzkový hluk max. 65 dB
Hluk pri nesúvislej tlači max. 70 dB
Bezpečnostné štandardy VCCI-Class A, FCC-Class A, UL 60950, CE Marking (EMC,Low Voltage Directive,
Machinery Directive), RoHS
Napájanie Napätie tri fázy 380 - 420 V ±10%, max. 20 A, 50/60 Hz ±1 Hz, prípojka Y
Príkon max. 10 kVA
Pracovné prostredie Teplota 20°C až 30°C
Prevádzková teplota 20°C až 25°C
Vlhkosť 35-65% Rh (bez kondenzácie)
Zmena teploty max. ±10°C/hod
Prašnosť max. 0,15 mg/m3(kancelárske prostredie)

Rozmery

(bez externej atramentovej jednotky)

Šírka 3.895 mm
Hĺbka 2.750 mm
Výška 1.640 mm
Externá atramentová jednotka Šírka 775 mm
Hĺbka 490 mm
Výška 785 mm
Hmotnosť Tlačiareň 1.840 kg
Externá jednotka s atramentami 30 kg
Prívod tlakového vzduchu 6 - 8 bar, min. 40 litrov/min
Voda pre umývanie dopravného pásu 50 litrov/hod
RIP RasterLink Pro6
Názov Označenie Poznámka
USB2.0 CABLE (5m) OPT-J0137 1 ks
MPMII i1 Pro Set SPM-005 1 sada
Názov Označenie Poznámka
Wiper replacement kit SPA-0193 2 ks × 5
Maintenance kit SPC-0188
Head filter replacemant kit SPA-0189 20 archů
Mist absorption and exhaust fan filter replacement kit SPA-0190 30 archů
Ink filter replacement kit SPA-0196 8 ks
Waste ink tank SL SPA-0197 1 ks
TX3 ADHESIVE 1 LITER CAN DANGEROUS GOODS UN1866 SPC-0397 1 litr
Cleaning Stick for Head Surrounding SPC-0527 balení 50 ks
Washing bypass jig kit assy OPT-J0320
AIR FILTER REPLACEMENT KIT SPA-0211 1 ks

Atramenty

Názov Označenie/td> Objem Farby
Rc300 Reactive dye ink RC300 2.000 ml Cyan
Magenta
Yellow
Black
Light Black
Blue
Orange
Red
 TP250 Textile pigment ink SPC-0730 2.000 ml Cyan
Magenta
Yellow
Black
Light Cyan
Light Magenta
Blue
Orange
Sb300 Dye sublimation ink SB300 2.000 ml Blue
Magenta
Yellow
Black D
Light Blue
Light Magenta
