JFX500-2131

Veľkoformátová plošná UV LED tlačiareň

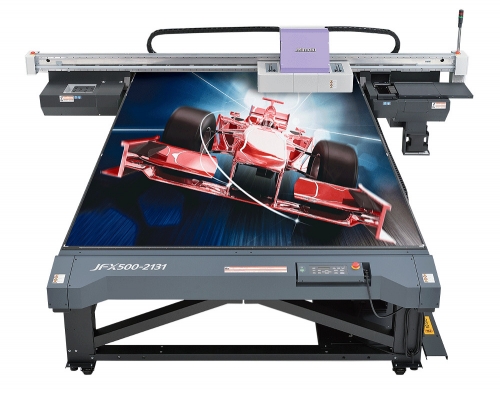

Mimaki JFX500-2131 je veľkoformátová plošná UV LED tlačiareň určená pre potlač doskových materiálov rozmeru až 210 × 310 cm a hrúbky až 50 mm. Rozlíšenie tlače až 1.200×1.200 dpi a variabilná veľkosť tlačového bodu (3 veľkosti bodu) zaručuje špičkovú kvalitu tlače na akýkoľvek necoatované materiál. Ideálne pre tlač POP displejov, potlač dlaždíc, atď. Maximálna rýchlosť tlače je 60 m2/hod pri použití CMYK farieb, resp. 45 m2/hod pri použití CMYK + biela.

ZÁKLADNÉ VLASTNOSTI

• Technológia UV LED
• Nový typ piezo hlavy, 1.280 trysiek / hlava (7.680 trysiek celkom)
• Max. rýchlosť tlače až 60 m2 / hod (CMYK), resp. 45 m2/hod (CMYK + W)
• LUS-150 - nový typ atramentu s vylepšeným vytvrdzovaním a flexibilitou až 150%
• Možnosť použitia atramentov LH-100
• Možnosť použitia bieleho atramentu
• Výborná odolnosť proti oderu a poškrabaniu
• Tlač na médiá chúlostivé na teplo
• Intelligent Microstepping System (IMS) pre zvýšenie presnosti tlače, umožňuje tlač textov od veľkosti 2 body
• Variabilná veľkosť tlačového bodu (3 veľkosti, od 4 pl)
• Mimaki Advanced Pass System (MAPS) pre elimináciu pruhovania
• Mimaki Circulation Technology (MCT) pre cirkuláciu bieleho atramentu
• Mimaki Degassing Module (MDM) - odvzdušňovacia jednotka pre odstránenie bublín z atramentu
• Tlačová plocha max. 210 × 310 cm
• Max. hrúbka materiálu 5 cm
• Max. rozlíšenie tlače 1.200 × 1.200 dpi.
• Okamžitá tlač bez nutnosti zahrievania UV lampy
• Okamžité vypnutie tlačiarne bez nutnosti chladenia UV lampy
• Odnímateľný ovládací panel (dĺžka kábla 4 m)
• RIP RasterLink 6 štandardnou súčasťou

Tlačiaca hlava

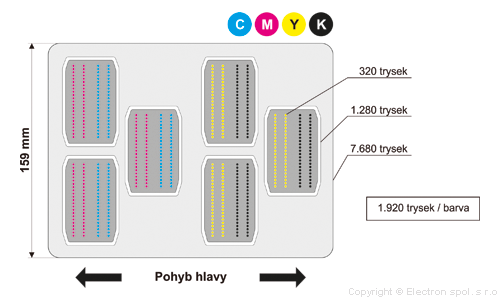

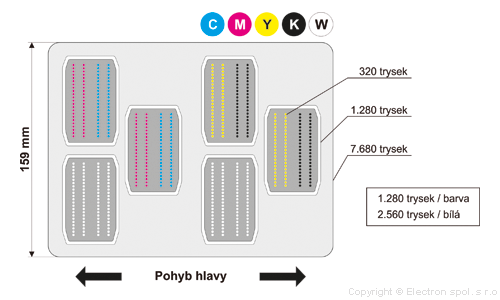

U väčšiny tlačiarní sú trysky v tlačovej hlave usporiadané klasicky, tj. všetky farby v jednom rade. Naproti tomu tlačiareň Mimaki JFX500-2131 má trysky usporiadané šachovnicovo v troch radoch. Toto usporiadanie podstatným spôsobom zrýchľuje tlač a súčasne zlepšuje kvalitu tlače. Trysky môžu byť v týchto konfiguráciách:

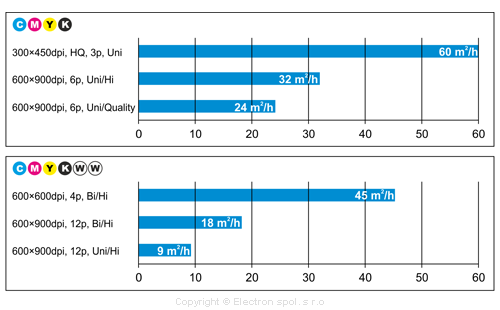

Rýchlosť tlače

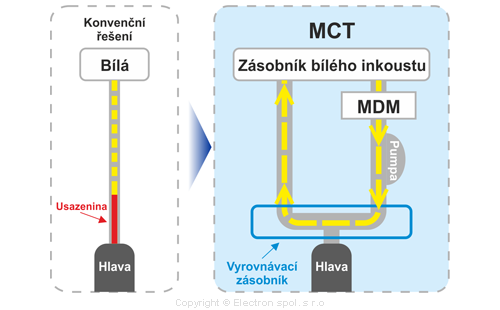

MCT (Mimaki Circulation Technology)

Necnosťou bieleho atramentu je nadmerná sedimentácia, ktorá spôsobuje upchávanie hadičiek a trysiek. Systém pre automatickú cirkuláciu atramentu (Mimaki Circulation Technology) túto necnosť efektívne napráva. Vedľajším, ale nezanedbateľným, efektom cirkulácie bieleho atramentu je zníženie spotreby bielej farby vďaka obmedzeniu nutnosti nadmerného čistenia. Aj vďaka tomu, že sa v hadičkách nevyskytujú usadeniny, ktoré by atramentu bránili v plynulom pohybe, nedochádza behom času k zhoršeniu kvality tlače, resp. k výpadkom počas tlače.

Cirkulačné okruh bieleho atramentu je doplnený aj o odvzdušňovacie jednotku (MDM).

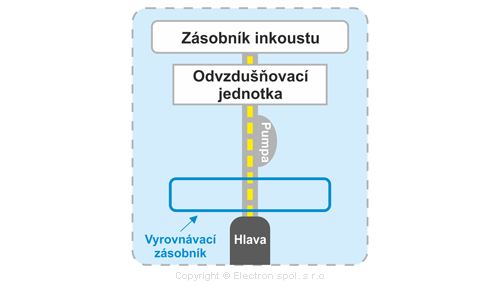

MDM (Mimaki Degassing Module)

Bublinky vzduchu v atramentu sú častou príčinou výpadkov trysiek, resp. nerovnomerné kvality tlače. K odstráneniu tohto problému slúži odvzdušňovacia jednotka.

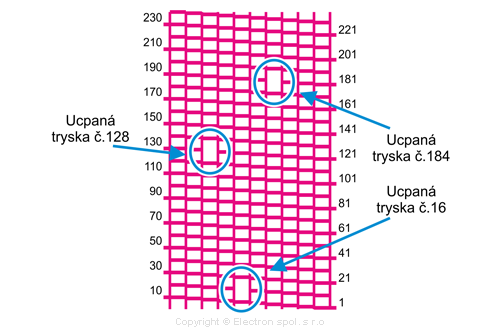

Náhrada chybných trysiek

Medzi nové vlastnosti tlačiarne patrí funkcia pre náhradu chybných trysiek, ktorá umožňuje, za cenu mierneho zníženia rýchlosti tlače, zachovať kvalitu tlače a bez prestojov pokračovať v práci až do príchodu servisného technika.

MAPS (Mimaki Advanced Pass Systems)

Tento systém je určený pre elimináciu pruhovania. Je kombináciou tlačovej techniky RIPu RasterLink Pro, špeciálne navrhnutých ICC profilov a riadenie denzity tlačových bodov. Využitím dochádza k dramatickému poklesu pruhovania. Rýchlosť tlače je znížená o 10%.

Presnosť tlače

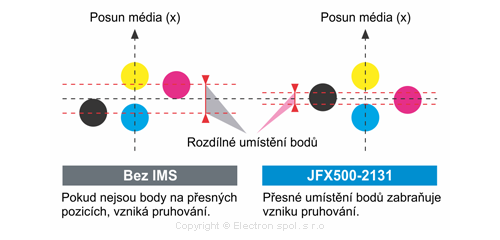

Tlačiareň je vybavená novo navrhnutým systémom pre zvýšenie presnosti tlače (IMS - Intelligent Microstepping System). Základom sú dva vysoko presné lineárne enkodéry, ktoré umožňujú presné umiestnenie kvapky atramentu na požadované miesto na materiáli. Tento systém umožňuje tlač čitateľných textov od veľkosti písma 2 body. Súčasne je týmto podstatne eliminované pruhovania.

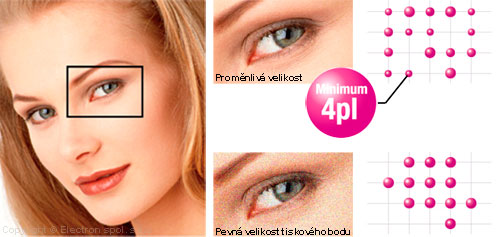

Premenlivá veľkosť tlačového bodu

Tlačiareň využíva technológiu variabilnej veľkosti tlačového bodu, čo spolu s rozlíšením až 1.800 dpi poskytuje excelentné tlačové výstupy vo fotografickej kvalite a to aj vo svetlých tónoch a úspešne tak eliminuje viditeľnosť rastrovania, resp. viditeľnosť tlačových bodov. Tlačiareň je schopná meniť veľkosť kvapôčky atramentu v troch úrovniach, pričom najmenšia veľkosť je 4 pl.

Uchytenie materiálu

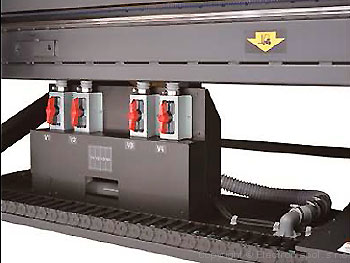

Uchytenie materiálu je riešené pomocou podtlakového nasávania, pričom pracovná plocha stola je rozdelená do štyroch zón. Každá zóna môže byť zapnutá alebo vypnutá pomocou ventilu. Výkon prisávanie môže byť riadený v troch úrovniach.

Systém dodávania atramentu

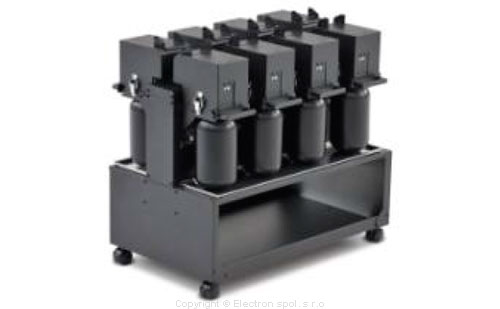

Ako zásobníky atramentu sú použité fľaše s objemom 2 litre. V prípade konfigurácie tlačiarne pre tlač štyrmi farbami je možné využiť UISS (systém neprerušiteľného dodávania atramentu) pre automatické prepínanie z prázdneho zásobníka na plný.

Model		JFX500-2131
Plocha tlače		2.100 × 3.100 mm
Tlačiaca hlava	Metoda tlače	piezoelektrická hlava, tlač na vyžiadanie
	Konfigurácia	šesť hláv šachovnicovo v troch radoch
Rozlíšenie tlače		600×600 dpi, 600×900 dpi, 900×1.200 dpi, 1.200×1.200 dpi
Rýchlosť tlače	CMYK	60 m2/hod (600×600 dpi, 4 priechody obojsmerne)
	CMYK+W	45 m2/hod (600×600 dpi, 4 priechody obojsmerne)
Presnosť tlače	Absolútna	± 0,3 mm alebo ± 0,3% z definovanej dĺžky tlače
	Opakovatelnosť	± 0,2 mm nebo ± 0,1% z definovanej dĺžky tlače
Atramenty	Typ	UV LED
	Dodávanie atramentu	zásobníky s objemom 2 litre
	Označenie	LUS-150 (C+M+Y+K+W) LH-100 (C+M+Y+K+W)
	Konfigurácia	2×CMYK alebo CMYK+W
	Cirkulačný systém *1	Mimaki Circulation Technology
	Odvzdušňovacia jednotka	Mimaki Degassing Module
Médiá	Max. rozmer	2.100 × 3.100 mm
	Max. hrúbka	50 mm
	Max. hmotnosť	max. 50 kg/m2
	Uchytenie	podtlakové, vertikálne rozdelený na štyri zóny
UV jednotka	Typ	UV LED
	Životnosť *2	5.000 hodin
Rozhranie		USB 2.0
Štandardy		VCCI class A, UL, CE Marking, CB Report, RoHS Directive
Napájanie	Napätie	AC 200 - 240 V, 50/60 Hz
	Príkon	max. 2.400 VA
Pracovné prostredie	Teplota	15°C - 30°C
	Vlhkosť	35 - 65 % (bez kondenzácie)
	Zmena teploty	± 10°C/h
	Prašnosť	zodpovedajúce bežnému kancelárskemu prostrediu
Rozmery (Š × H × V) *3		4.100 × 4.462 × 1.490 mm
Hmotnosť		1.353 kg

Poznámka

* 1 MCT pracuje len s bielym atramentom.
* 2 Uvedená hodnota životnosti je len orientačná a nepredstavuje záruku životnosti.
* 3 Uvedené rozmery sú bez zásobníkov atramentu.

Produkt		Farba	Označenie	Poznámka
Ionizačná jednotka			OPT-J0322	Pre odstránenie elektrostatického náboja
Jednotka podtlakového prisávania (3 φ.200)			OPT-J0216	3 fázy 200 - 240 V, 30 A, 3.400 W
Jednotka podtlakového prisávania (1 φ.200)			OPT-J0217	1 fáza 200 - 240 V, 30 A, 1.900 W
Jednotka podtlakového prisávania (3 φ.400)			OPT-J0232	3 fázy 380 - 480 V, 30 A, 3.400 W
Riadiaca jednotka pre externé podtlakové prisávanie			OPT-J0202

Poznámka

Pri použití podtlakového prisávania je nutné zaistiť dostatočne dimenzované napájanie.
Každá podtlaková jednotka obsahuje riadiacu jednotku pre externé podtlakové prisávanie (OPT-J0202).

Produkt		Farba	Označenie	Poznámka
Hard UV atramenty *1	LH-100	C+M+Y+K+W		Fľaše s atramentom
Flexibilné UV atramenty *2	LUS-150	C+M+Y+K+W

Poznámka

* 1 Pri použití hard atramentov LH-100 nie je možné dosiahnuť maximálnu rýchlosť tlače.
* 2 Flexibilita atramentov LUS-150 je závislá na použitom tlačovom médiu.
