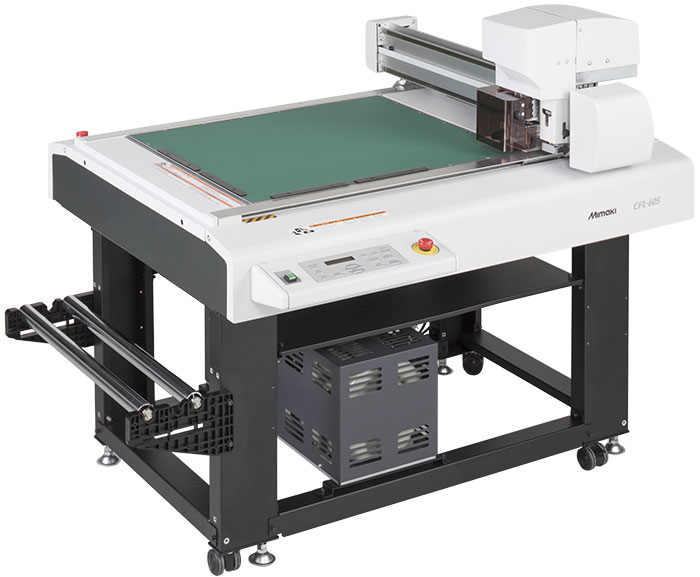

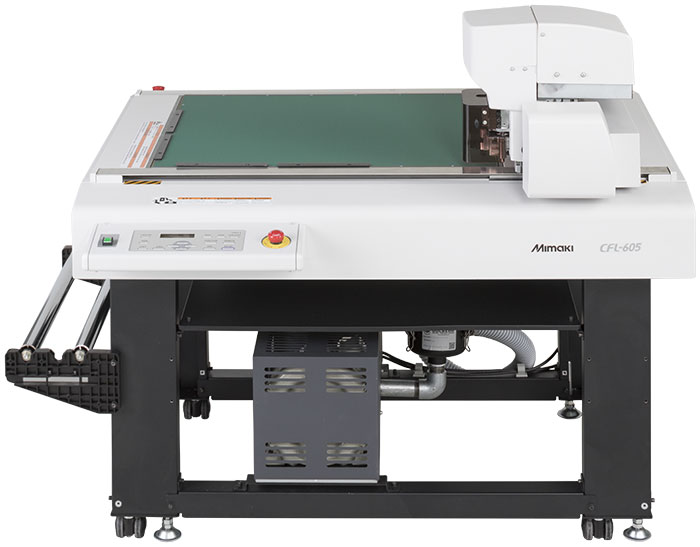

Rezací ploter Mimaki CFL-605RT je profesinální plošný ploter kompaktných rozmerov. Môže, v závislosti na konfigurácii, rezať materiály až do hrúbky 10 mm. Rezacia hlava môže byť vybavená nástrojom s klasickým vlečeným nožom, tangenciálnym nožom, oscilačným nástrojom alebo rilovacím kolieskom. To plotru umožňuje rezať materiály ako sú papier, viacvrstvová lepenka, guma, penené dosky atď. Pracovná plocha je A2 + (610 × 510 mm), prítlak až 1.500 g.
ZÁKLADNÉ VLASTNOSTI
- Vysoká presnosť rezania.
- Vysoká rýchlosť práce (300 mm/s, resp. 423 mm/s diagonálne).
- Pracovná plocha A2 + (610 mm × 510 mm)
- Variabilita pri výbere nástrojov:
- tangenciálny nôž
- oscilačný nôž
- vlečný nôž
- rilovacie koliesko
- pero
- Robustná konštrukcia umožňujúca intenzívnu prevádzku.
- Snímač pre detekciu orezových značiek.
- Funkcie pre výsek (HalfCut) s nastaviteľnou hĺbkou rezu.
- Uchytenie materiálu podtlakovým prisávaním.
- Pripojenie k počítaču cez USB 2.0, sériové rozhranie (RS-232C), ethernet.
- Jednoduché ovládanie z panela operátora.
- Rezací program Finecut 8 štandardnou súčasťou.
 |

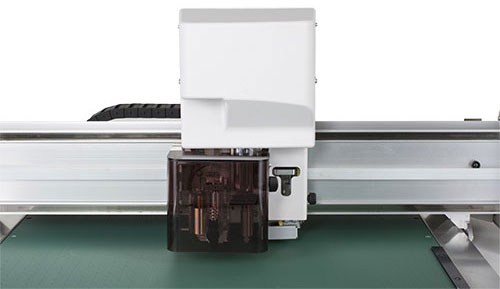

Rezacia hlava a nástroje

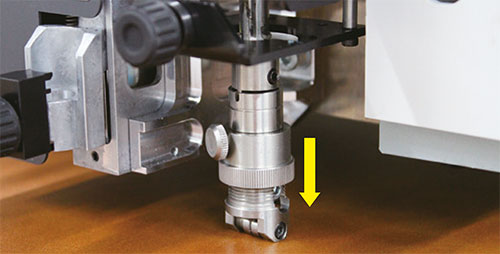

Tangenciálny nástroj |
|
 |
|
| Prítlak | 500 - 1.500 g |
| Max. hĺbka rezu | 2 mm |
| Použiteľné materiály | Lepenka, reflexná fólia, guma, priemyselné materiály. |

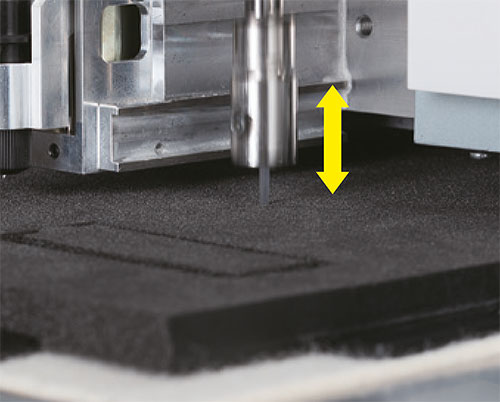

Oscilačný nástroj |
|
 |
|
| Frekvencia | 3.000 zdvihov/min |
| Hĺbka zdvihu | 5 mm |
| Prítlak | 1.500 g |
| Max. hĺbka rezu | 10 mm |
| Použiteľné materiály | Penové materiály, lepenka. |
| Pri použití oscilačního noža je nutné použiť plstenú podložku (SPC-0785). |
|

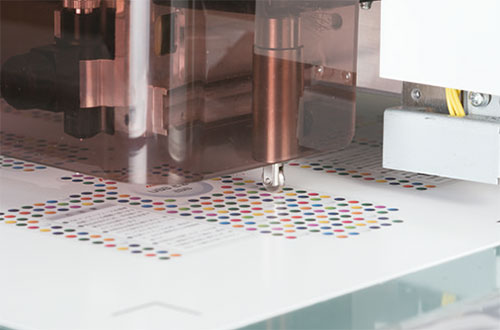

Rilovacie koliesko |
|
 |
|
| Prítlak | 500 - 1.500 g |
Vlečený nôž / pero |
|
 |
|
| Prítlak | 30 - 1.000 g |
| Max. hĺbka rezu | 1 mm |

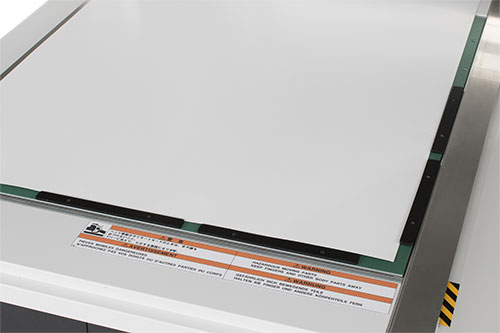

Uchytenie materiálu
| Model | CFL-605RT | ||
| Pracovná plocha | 610 × 510 mm | ||
| Max. rozmer materiálu | 630 × 530 mm |
||
| Metóda riadenia pohybu |
jednosmerné servomotory (X, Y, Z, úhol) |
||
| Maximálna rýchlosť rezania |
30 cm/s (42,3 cm/s diagonálne) | ||
| Statická presnosť | Opakovateľnosť |
0,2 mm | |
| Vzdialenosť |
±0,1 mm alebo ±0,2% (platí väčšia hodnota) |
||
| Návrat do počiatku |
0,1 mm |
||
| Maximálny prítlak | Vlečný nôž |
1.000 g |
|
| Tangenciálny nôž | 1.500 g | ||
| Rilovacie koliesko | 1.500 g | ||
| Maximálna hrúbka materiálu | Tangenciálny nôž |
2 mm |
|
| Oscilačný nôž |
10 mm |
||
| Maximálna hmotnosť materiálu | 20 kg | ||

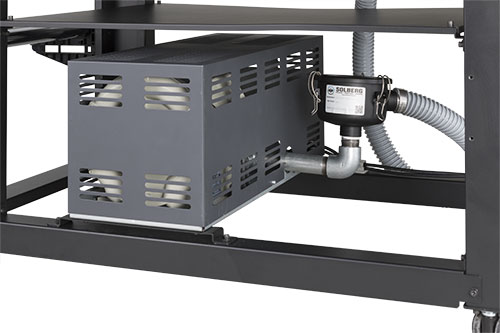

| Uchytenie materiálu | podtlakové prisávanie pomocou kompresoru | ||
| Rezacia hlava | pozícia A |
vlečný nôž, pero |
|
| pozícia B |
oscilačný / tangenciálny nôž, rilovacie koliesko |
||
| Príkazový jazyk | MGL-IIC3 (HPGL kompatibilný) | ||
| Rozhranie | USB 2.0, sériové RS-232C, ethernet |
||
| Certifikáty | VCCI class A, CE marking (Machinery directive, RoHS directive), CB, UL 60950-1, REACH, FCC class A |
||
| Rozmery |
Šírka |
1.320 mm |
|
| Hĺbka |
1.045 mm |
||
| Výška |
1.100 mm |
||
| Hmotnosť | 109 kg |
||
| Hlučnosť |
max. 70 db (při zapnutém přisávání nebo při činnosti oscilačního nože) |
||
| Napájenie | Napätie |
jedna fáza 200 - 240V, 50/60Hz |
|
| Príkon |
max. 500 W |
||
| Záruka |
1 rok |
||
| Označení | Název | Množství v balení | Kompatibilní model | Poznámka |
| SPA-0183 | Pen holder for Mitsubishi | 1 | CG/CF Series | Kompatibilný refill: SPC-0726. |
| SPC-0726 | Refill for Mitsubishi ballpoint pen | 10 | CG/CF Series | Kompatibilný držiak SPA-0183. |
| SPB-0086 | Super hard edge 2° x 10mm | 5 | CFL | Štandardné príslušenstvo (obsahuje 1 ks). |
| SPA-0260 | Cutter holder 07L | 1 | CFL | Štandardné príslušenstvo. |
| SPB-0043 | High speed steel blade 30° | 200 | CF Series | Štandardné príslušenstvo. |
| SPB-0045 | Carbide blade 30° | 3 | CF Series | |
| SPA-0261 | Tangential Cutter holder 2N ɑ | 1 | CFL | Štandardné príslušenstvo. |

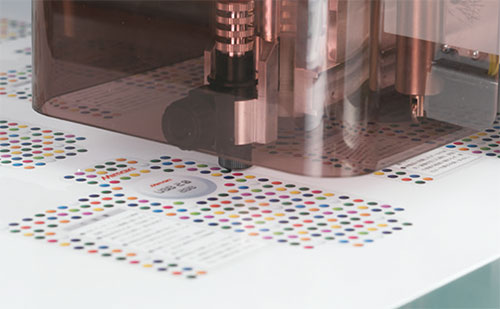

| SPA-0259 | Eccentric cutter holder C | 1 | CFL | Štandardné príslušenstvo. |
| SPB-0085 | Eccentric cutter blade C | 3 | všetky modely | Štandardné príslušenstvo(obsahuje 1 ks), kompatibilný držiak SPA-0001 / SPA-0090 / SPA-0259. |
| SPC-0785 | Felt mat 605 | 1 | CFL | Štandardné príslušenstvo. |
| SPC-0786 | Cutting mat 605 | 1 | CFL | Štandardné príslušenstvo. |
| SPC-0787 | Absorption sheet | 1 | CFL | 100 bm (jeden kotúč). |
| SPA-0262 | Creasing holder L | 1 | CFL | Štandardné príslušenstvo. |
| SPB-0087 | Creasing roller φ9 | 1 | CFL | Štandardné príslušenstvo. |
| SPB-0030 | Swivel blade for PVC with low pressure | 3 | všetky modely | |
| SPB-0006 | Swivel blade for reflective sheet | 2 | všetky modely | |
| SPB-0007 | Swivel blade for fluorescent sheet | 3 | všetky modely | |
| SPB-0001 | Swivel blade for PVC sheet | 3 | všetky modely | |
| SPB-0003 | Swivel blade for small letters | 3 | všetky modely | |
| SPA-0001 | Cutter holder | 1 | všetky modely | |
| SPA-0090 | Cutter holder | 1 | všetky modely | Štandardné príslušenstvo. |
| OPT-S1005 | Blade tip adjuster | 1 | všetky modely | Lupa. |
| OPT-C0066 | Blade tip adjuster | 1 | všetky modely | |
| SPA-0163 | Grease | 1 | všetky modely | Štandardné príslušenstvo. |
