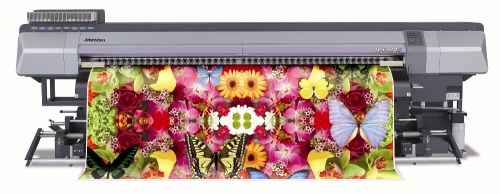

Vlajková loď firmy Mimaki pre solventnú tlač
Jej hlavné prednosti patrí tlač rýchlosťou až 62m2/hod v rozlíšení 540 × 720dpi, bezobslužnú prevádzku a jednoduchá obsluha. Maximálne rozlíšenie tlači je 1.440 × 1.440dpi, max. Šírka tlače je 325 cm.ZÁKLADNÉ VLASTNOSTI

- Piezoelektrická technológia tlače
- 1.440 trysiek na farbu
- Automatická kontrola funkčnosti trysiek
- Max. rýchlosť tlače až 62 m2 / hod
- Výborná odolnosť proti oderu a poškrabaniu pri použití HS atramentov
- Tlačiaca šírka max. 3.250 mm
- Obojstranná tlač
- Inteligentný trojitý systém vyhrievania
- Variabilná veľkosť tlačiaceho bodu
- Systém neprerušiteľného dodávania atramentu
- Voliteľne eko-solventné atramenty
- Voliteľne systém pre tlač na nepodlepenú sieťovinu
- RIP RasterLink Pre III štandardnou súčasťou

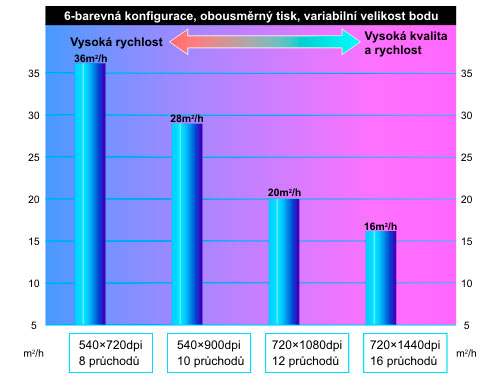

Vysoká rýchlosť tlače
.jpg)

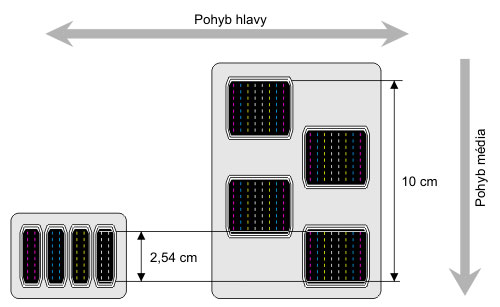

Nové tlačiace hlavy

Starý typ hlavy

Nový typ hlavy

Tlačiaca hlava
Naproti tomu tlačiarne Mimaki radu JV5 obsahujú nový typ hlavy, ktorá má osem radov po 180 trysiek (tj. celkom 1.440 trysiek). Tieto hlavy sú maticovo usporiadané do bloku. Tým je dosiahnuté vysokej šírky tlače 10 cm v jednom priechode, narozdiel od 2,5 cm u štandardnej konštrukcie. To zaručuje vysokú rýchlosť tlače aj pri vysokom rozlíšení a veľkom počte priechodov.
Obojstranná tlač

- obr. A - štandardná tlač z jednej strany, jedna vrstva, presvetlené zozadu. Tlač je príliš svetlá, farby strácajú na denzite.
- obr. B - obojstranná tlač, pri presvietení sa uplatňujú obidve strany teda denzita tlače vplyvom svetla neklesá. Bez podsvietenia je zadná strana potlačená a tlač nepôsobí presýteným dojmom.
- obr. C - štandardná tlač z jednej strany, dve vrstvy, nepresvietené. Tlač je príliš tmavá a presýtená.

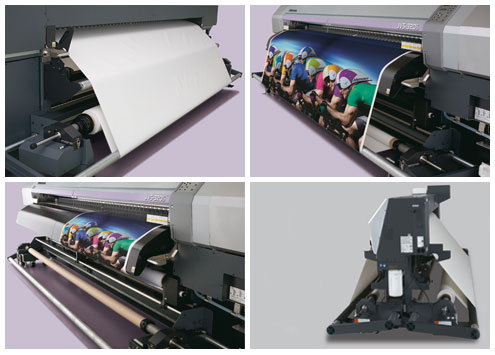

Automatické navíjacie zariadenie (AMF)
AMF (Automatic media feeder) - systém automatického podávania média. Zaisťuje plynulé a presné odvíjanie a navíjanie ako tenkých a ľahkých materiálov, tak aj veľmi ťažkých médií. Môže bezpečne navíjať médiá ťažké až 130 kg s trvalým napnutím cez napínaciu tyč a navíjacie zariadenia. Pre menej široké a menej ťažké médiá je k dispozícii štandardné navíjacie zariadenie.

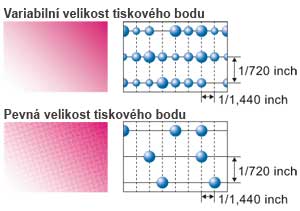

Variabilná veľkosť tlačiaceho bodu

Systém neprerušiteľného dodávania atramentu (UISS)


Na obrázku vľavo je u prvého zásobníka rozsvietené zelené svetlo (detail A), zásobník je používaný. U druhého zásobníka nesvieti nič (detail B), takže nie je zásobník aktuálne v prevádzke (nie je používaný). V okamihu keď sa u prvého zásobníka vyčerpá zásoba atramentu, rozsvieti sa červené svetlo (detail C) a tlačiareň automaticky prepne na druhý zásobník (detail D). Tlačiareň bez prerušenia pokračuje v tlače a prázdny zásobník (detail C) môže byť vymenený.

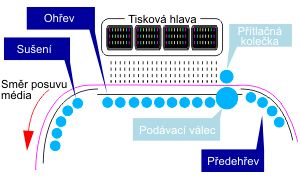

Inteligentný trojitý systém vyhrievania

Zabudované sušenie médiá výrazne urýchľuje schnutie tlače a tým umožňuje bezproblémové a hlavne rýchle navíjanie potlačeného médiá bez rizika následného rozmazania alebo iného poškodenia tlače.

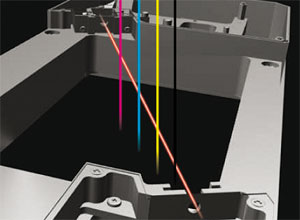

Automatická kontrola trysiek

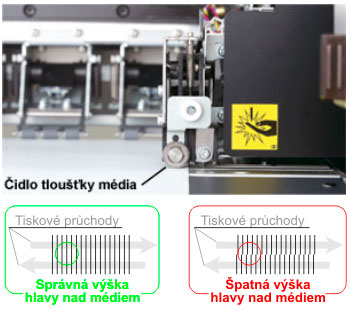

Nastavenie výšky hlavy nad médiom

Kompenzácia hrúbky médiá
S hrúbkou materiálu súvisia tiež ďalšie funkcie tlačiarne. Uchytenie a posuv médiá je zabezpečené pomocou podávacieho valca a prítlačných koliesok. Vplyvom rozdielnej hrúbky médií (napr. liata fólia vs. 900 g banner) bude vzdialenosť o ktorú sa materiál posunie v jednom kroku rozdielna. Dôsledkom je pruhovanie v tlači. Pre elimináciu týchto negatív je tlačiareň vybavená funkciou pre kompenzáciu hrúbky médiá. Túto kompenzáciu je možné nastaviť tak pred tlačou tak aj počas tlače (bez nutnosti prerušenia tlače).Atramenty
Hardsolventný atrament, typ HS![]() |
Ekosolventný atrament, typ ES3![]() |
Model | JV5-320S | |
Tlačiaca hlava | piezoelektrická (blok 4 hláv v matici), tlač na vyžiadanie | |
Maximálna šírka tlače | 3.250 mm | |
Rozlíšenie tlače | 540, 720, 1.440 dpi | |
Tlačiace režímy (posuv hlavy × posuv média) |
720×540 dpi, jedno/obojsmerne 540×900 dpi, jedno/obojsmerne 540 alebo 720×720 dpi, jedno/obojsmerne 540 alebo 720×1.080 dpi, jedno/obojsmerne 720×1.440 dpi, jedno/obojsmerne 1.440×1.440 dpi, jedno/obojsmerne |
|
Atrament | Typ | typ ES3 alebo HS |
Doplňovanie | automatické prepnutie na druhý zásobník | |
Kapacita |
4 farby: 440 ml / zásobník × 4 ks / farbu (1.760 ml / farbu) 6 farieb: 440 ml / zásobník × 2 ks / farbu (880 ml / farbu) |
|
Média | Rozmer | 297 - 3.300 mm |
Maximálna hrúbka | 1 mm | |
Maximálna hmotnosť | 130 kg | |
Vnútorný prieměr jadra | 3" | |
Vonkajší priemer | 250 mm | |
Odrezanie média | os Y, nôž na hlave | |
Vyhrievanie | 3 pozície (predhrev, ohrev a sušenie), elektronická regulácia | |
Navíjacie zariadenie |
obojsmerné automatické navíjacie zariadenie s reguláciou ťahu vonkajší priemer max. 300 mm |
|
Kontrola trysiek | laserový meriaci systém (laser Class1) | |
Zdvih tlačiacej hlavy | 1,5 - 7mm (automatická detekcia hrúbky média) | |
Rozhranie | USB 2.0 | |
Štandardy | VCCI Class A, FCC Class A, UL 60950, CE Marking (EMC Directive, Low Voltage Directive), CB Report, RoHS | |
Napájanie | AC 200 - 240V ±10%, 50/60Hz ±1Hz, 30A | |
Príkon | max. 7.200VA | |
Pracovné prostredie | Teplota | 20°C - 35°C |
Vlhkosť | 35 - 65% Rh, bez kondenzácie | |
Rozmery | Šírka | 5.170 mm |
Hĺbka | 1.610 mm | |
Výška | 1.640 mm | |
Hmotnosť | 1.200 kg |
Hardsolventný atrament | HS | 440 ml | SPC-0477C |
440 ml | SPC-0477M | ||
440 ml | SPC-0477Y | ||
440 ml |
SPC-0477K |
||
440 ml | SPC-0477Lc | ||
440 ml | SPC-0477Lm | ||
Eko-solventný atrament | ES3 | 440 ml | SPC-0440C |
440 ml | SPC-0440M | ||
440 ml | SPC-0440Y | ||
440 ml | SPC-0440K | ||
440 ml | SPC-0440Lc | ||
440 ml | SPC-0440Lm | ||
Sada solventných stierok | 10 ks | SPA-0125 | |
Nádrž na odpadový atrament, objem 4 litre | 1 ks | SPA-0128 | |
Sada pre odrezanie médiá | 1 ks | SPA-0126 | |
Čistiaca sada MS2 / ES3 / HS | 1 ks | SPC-0369 | |
Čistiaci cartridge MS | 220 ml | SPC-0294 | |
Systém pre tlač na nepodlepenú sieťovinu | 1 ks | OPT-J0142 | |
Presvetľovacie systém pre obojstrannú tlač | 1 ks | OPT-J0147 |
