JV5-320DS

Už sa nepredáva

Vlajková loď firmy Mimaki pre sublimačnú tlač

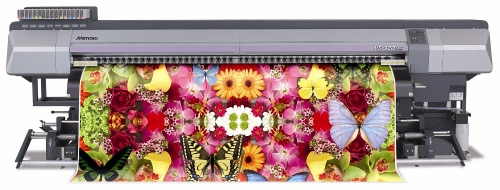

Veľkoplošná tlačiareň Mimaki JV5-320DS je vlajkovým produktom firmy Mimaki pre sublimačnú tlač. Medzi jej hlavné prednosti patrí tlač rýchlosťou až 60 m2 / hod v rozlíšení 540 × 720dpi, resp. 44 m2 / hod pri rozlíšení 540 × 1080 dpi, bezobslužná prevádzka a jednoduchá obsluha. Maximálne rozlíšenie tlače je 1.440 dpi, max. Šírka tlače je 325 cm.

ZÁKLADNÉ VLASTNOSTI

JV5-320DS
  • Piezoelektrická technológia tlače
  • 1.440 trysiek na farbu
  • Automatická kontrola funkčnosti trysiek
  • Max. rýchlosť tlače až 60 m2/hod
  • Tlačiaca šírka max. 3.250 mm
  • Priama alebo transferová tlač
  • Nové sušiace ventilátory
  • Variabilná veľkosť tlačového bodu
  • Systém neprerušiteľného dodávania atramentu
  • RIP RasterLink Pre štandardnou súčasťou

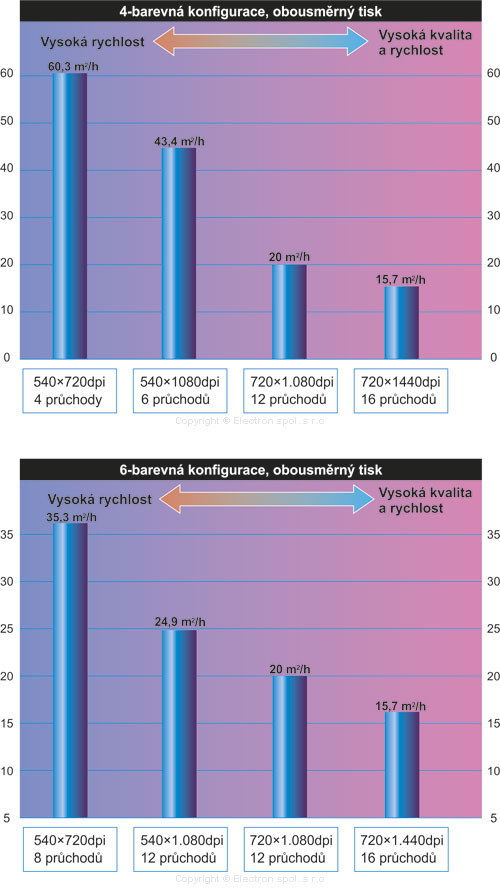

Vysoká rýchlosť tlače

Rychlosť tlače štvorfarba

Nové tlačiace hlavy

Starý typ hlavy
Starý typ hlavy
Nový typ hlavy
Nový typ hlavy
Tlačiaca hlava
Tlačiaca hlava

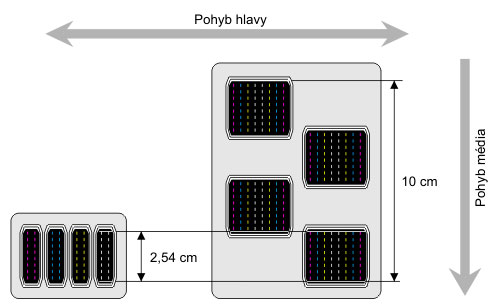

Štandardná konštrukcia tlačovej hlavy je dva rady trysiek (každá rada 180 trysiek), pričom blok hláv obsahuje štyri hlavy (CMYK). Tieto hlavy sú usporiadané v rade vedľa seba.

Naproti tomu tlačiarne Mimaki radu JV5 obsahujú nový typ hlavy, ktorá má osem radov po 180 tryskách (tj. celkovo 1.440 trysiek). Tieto hlavy sú maticovo usporiadané do bloku. Tým je dosiahnuté vysokej šírky tlače 10 cm v jednom prechode, narozdiel od 2,5 cm u štandardnej konštrukcie. To zaručuje vysokú rýchlosť tlače aj pri vysokom rozlíšení a veľkom počte priechodov.

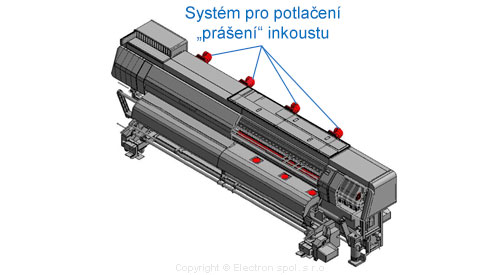

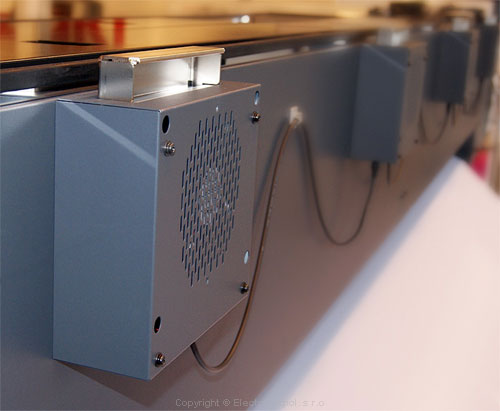

Systém pre potlačenie prášenia atramentu (Spray Suppressor System)

Systém pre potlačenie prášenia atramentu
ystém pre potlačenie prášenia

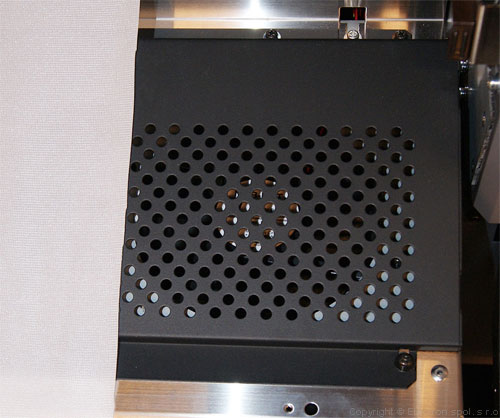

Sušiace ventilátory

Sušiace ventilátory
Sušiace ventilátory

Odoberateľná tlačiaca platňa

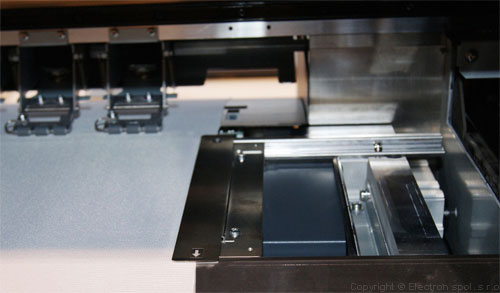

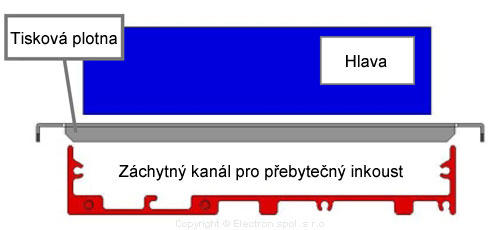

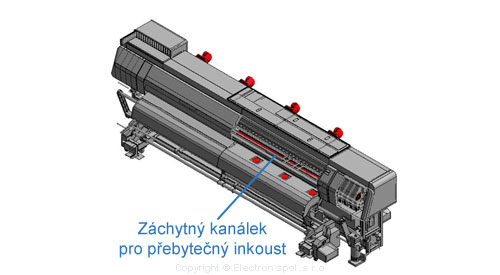

Záchytný kanál pre nadbytočný atrament
Záchytný kanál pre nadbytočný atrament
Záchytný kanál pre nadbytočný atrament

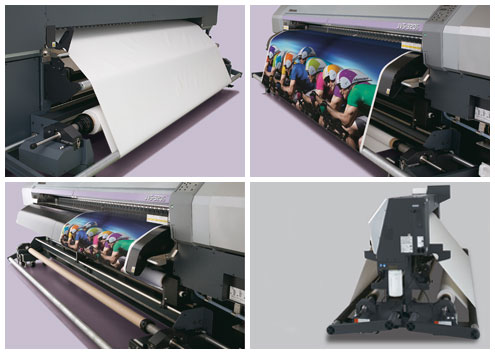

Automatické navíjacie zariadenie (AMF)

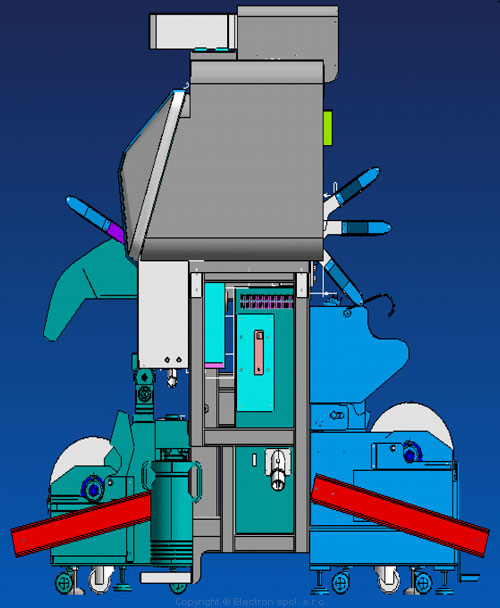

AMF (Automatic media feeder) - systém automatického podávania média. Zaisťuje plynulé a presné odvíjanie a navíjanie ako tenkých a ľahkých materiálov, tak aj veľmi ťažkých médií. Môže bezpečne navíjať médiá ťažké až 130 kg s trvalým napnutím cez napínaciu tyč a navíjacie zariadenia. Pre menej široké a menej ťažké médiá je k dispozícii štandardné navíjacie zariadenie.
Navíjacie zariadenie
Automatické navíjanie média

Variabilná veľkosť tlačového bodu

Variabilná veľkosť tlačového bodu
Max. rozlíšenie 1.440 × 1.440 dpi a premenlivá veľkosť tlačového bodu je schopná poskytnúť špičkovú fotografickú kvalitu aj pri použití iba štyroch základných farieb (CMYK).

Systém neprerušiteľného dodávania atramentu (UISS)

UISS
UISS
UISS (Uninterrupted Ink Supply System) pre kontinuálnu tlač je štandardnou súčasťou tlačiarne JV5. Ak je tlačiareň nakonfigurovaná pre tlač v režime 4 × CMYK je možné využívať pre každú farbu štyri zásobníky atramentu (každý má 440 ml, tj. celkovo 1.760 ml na farbu). Keď niektorý zásobník vyčerpá svoju zásobu atramentu, tak tlačiareň automaticky prepne na ďalší zásobník a tlač pokračuje ďalej bez akéhokoľvek prerušenia. Prázdny zásobník môže byť potom vymenený počas tlače.

Na obrázku vľavo je u prvého zásobníka rozsvietené zelené svetlo (detail A), zásobník je používaný. U druhého zásobníka nesvieti nič (detail B), takže nie je zásobník aktuálne v prevádzke (nie je používaný). V okamihu keď sa u prvého zásobníka vyčerpá zásoba atramentu, rozsvieti sa červené svetlo (detail C) a tlačiareň automaticky prepne na druhý zásobník (detail D). Tlačiareň bez prerušenia pokračuje v tlači a prázdny zásobník (detail C) môže byť vymenený.

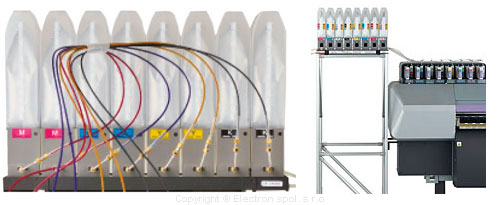

Voliteľný kontinuálny systém dodávania atramentu (MBIS)

Mimaki Bulk Ink System
Mimaki Bulk Ink System (MBIS) je systém pre kontinuálne dodávanie atramentu zo zásobníkov s objemom 2 litre. Je dostupný ako voliteľné príslušenstvo.

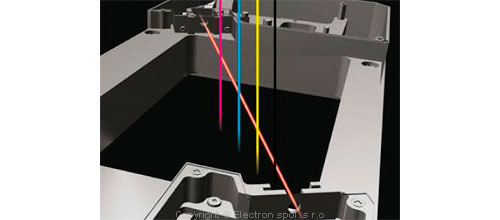

Automatická kontrola trysiek

Automatická kontrola trysiek
Tlačiareň je vybavená systémom pre automatickú kontrolu trysiek. Tento systém umožňuje nastaviť správanie tlačiarne pri zistení netlačiacej trysky (alebo viac trysiek), kedy tlačiareň môže automaticky začať čistenie alebo môže bez prerušenia pokračovať v tlači a čistenie začať až pri zistení výpadku viac trysiek.

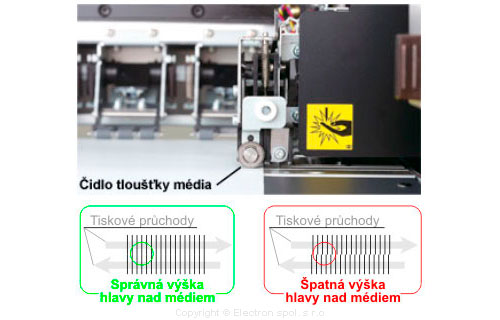

Nastavenie výšky hlavy nad médiom

Výška hlavy nad médiom
Tlačiareň je schopná potláčať médiá až do hrúbky 1 mm. Aby bola zaručená špičková kvalita tlače (predovšetkým v režime obojsmernej tlače) je tlačiareň vybavená automatickou detekciou hrúbky média. Ak sa zmení hrúbka média, tlačiareň automaticky upraví pozíciu hlavy (vzdialenosť hlavy od média).
Model JV5-320DS
Tlačiaca hlava piezoelektrická (blok 4 hláv v šachovnicovom usporiadaní), tlač na vyžiadanie
Maximálna šírka tlače 3.250 mm
Rozlíšenie tlače 540, 720, 1.440 dpi

Tlačové režimy

(posuv hlavy × posuv média)

720×540 dpi, jedno/obojsmerne

540×900 dpi, jedno/obojsmerne

540 nebo 720×720 dpi, jedno/obojsmerne

540 nebo 720×1.080 dpi, jedno/obojsmerne

720×1.440 dpi, jedno/obojsmerne

1.440×1.440 dpi, jedno/obojsmerne

Atrament Typ sublimačný atrament Sb53
Doplňovanie automatické prepnutie na druhý zásobník
Kapacita

4 farby: 440 ml / zásobník × 4 ks / farbu (1.760 ml / farbu)

6 farieb: 440 ml / zásobník × 2 ks / farbu (880 ml / farbu)

MBIS: 2.000 ml / zásobník (celkom 8 ks)

Média Typ coatovaný polyesterový textil alebo transferový (sublimačný) papier
Rozmer 297 - 3.300 mm
Maximálna hrúbka max. 5 mm
Maximálna hmotnosť 130 kg
Vnútorný priemer jadra 3"
Vonkajší priemer 250 mm
Odrezanie média os Y, nôž na hlave
Vyhrievanie 2 pozície (predohrev, sušenie), elektronická regulácia
Navíjacie zariadenie

obojsmerné automatické navíjacie zariadenie s reguláciou ťahu

vonkajší priemer max. 300 mm

Kontrola trysiek laserový merací systém(laser Class1)
Zdvih tlačiacej hlavy 1,5 - 7mm (automatická detekcia hrúbky média), plynule nastaviteľné
Presnosť Absolútne ±0,3 mm alebo 0,3% zo vzdialenosti (väčšia hodnota)
Opakovatelnosť ±0,2 mm alebo 0,1% zo vzdialenosti (väčšia hodnota)
Rozhranie USB 2.0
Napájanie AC 200 - 240V ±10%, 50/60Hz ±1Hz, 30A
Príkon max. 7.200 VA
Pracovné prostredie Teplota 20°C - 35°C
Vlhkosť 35 - 65% Rh, bez kondenzácie
Rozmery Šírka 5.170 mm
Hĺbka 1.610 mm
Výška 1.640 mm
Hmotnosť 1.250 kg
