UCJV300

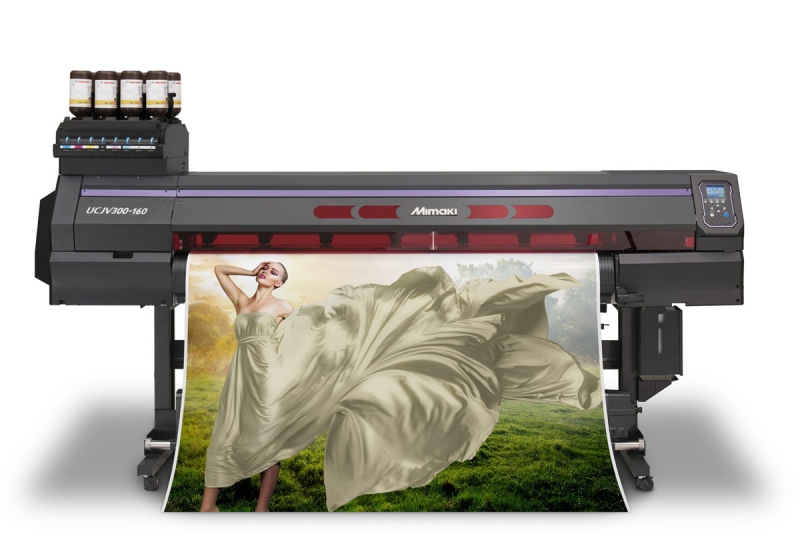

Mimaki UCJV300-160 - je univerzálna UV LED atramentová tlačiareň s kombinovanou funkciou tlače a rezania. Tlačiareň je dodávaná vrátane ripovacieho programu RasterLink6Plus.

ZÁKLADNÉ VLASTNOSTI

Tlač v 4 vrstvách
Využitie vlastností UV tlače

rýchly začiatok ďalšieho spracovania a aplikácie výtlačkov
široký rozsah použitia

Novo vyvinutý UV atrament nezaťažujúce životné prostredie
Funkcia rezania, ID Cut zvyšuje efektivitu práce
Upgradovaný RIP softvér RasterLink6Plus

I. Reklamná grafika vytvorená štvorvrstvovou tlačou

Kombinované riešenie tvorené štvorvrstvovou tlačou a vnútorným osvetlením grafiky umožňuje úžasnú zmenu obrazu - Day & Night Printing, kedy sa potlačené medium nasvieti zozadu.

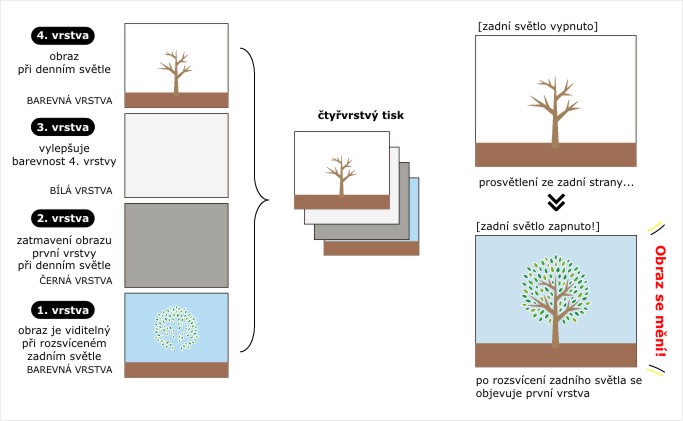

[Day & Night Printing]: štvorvrstvová tlač - prehľad

[Day & Night Printing]: obraz vytvorený štvorvrstvovou tlačou

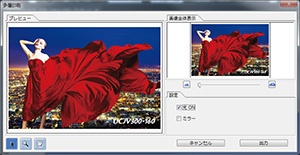

Pomocou pluginu pre Adobe Illustrator [RasterLink Tools] z novo upgradovaného [RasterLink6Plus] je možné zobraziť výsledný obraz štvorvrstvovej tlače na monitore počítača. Možnosť zobrazenia grafiky pri vypnutom aj zapnutom zadnom presvetlení zníži straty materiálu.

II. Využitie vlastností UV tlače

a) Rýchla nadväznosť ďalšieho spracovania a aplikácie výtlačkov vďaka vlastnostiam UV atramentu

Vďaka okamžitému vytvrdzovanie UV atramentov pomocou UV žiarenia je možné ďalšie spracovanie aplikovať okamžite po tlači. Výrazne sa tak zvyšuje produktivita a znižuje doba spracovania zákazky

b) Široký rozsah použitia UV tlače

-1- Tlač s vysokou farebnou denzitou

Vďaka vyššej farebnej denzite UV atramentov oproti solventným dokáže UV tlač vytvoriť obraz s živšími farbami. Farebný rozsah UV atramentov je kľúčom k vyššej pridanej hodnote vytváranej grafiky.

Porovnánie UV a solventnej tlačiarne

Systém nepřerušitelného dodávání inkoustu

UCJV300/150-160 môže vytvoriť živší obraz s vyššou farebnou denzitou.
Tlač s vysokou farebnou denzitou nie je pre solventné tlačiarne vhodná vzhľadom k dlhej dobe schnutia atramentu.

-2- Schopnosť potlačiť široký rozsah materiálov rozširuje možnosti aplikácie

UV atramentom potlačíme nielen PVC a plachtovinu, ale aj ostatné materiály ťažko potlačiteľné solventnou a latexovou tlačou: textil, papier a PET fóliu.


Bannery a vlajky (textílie) UV atrament je vhodný pre potlač textílií, pretože nedochádza k rozpíjaniu vďaka rýchlemu vytvrdnutí atramentu.	Tlač textov na tapety (tapety so vzorom) Použitie bieleho atramentu zvyšuje prekrytie pri tlači písmen a ilustrácií na vzorovaných alebo výrazných farebných tapetách.

POP závesy (PET folie) Možnosť tlače na PET foliu – výroba POP závesov a reklamných tabuliek.	Samolepky (na farebné médiá) Biely atrament je vhodný pre tlač na farebná media.

III. Novo vyvinutý UV atrament nezaťažujúcí životné prostredie, [LUS-170] a [LUS-175]

Novo vyvinutý atrament, [LUS-170/175] nazatěžující životné prostredie, takmer nevytvára VOC a vytvrdzuje sa bez použitia UV žiarenia s krátkou vlnovou dĺžkou. [LUS-170/175] žltý atrament nezaťažuje životné prostredie a nepoužíva nikel. Atramenty [LUS-170/175] získali certifikát [GREENGUARD Gold] - použiteľnosť pre školské a zdravotnícke zariadenia.

IV. Produkčné rezacie funkcie. Nová funkcia [ID Cut] zvýši efektivitu práce

1) Tlač a radenie je k dispozici v jednom stroji

Produkčné rezacie funkcie pro [UCJV300/150-160]:

• Nepretržitá detekcia registračných značiek pre následný orez
• [Over Cut / Corner Cut] pre elimináciu nedorezaných úsekov
• [Intermediate Cut] pre správny rez dlhých obrysov pomocou opakovaných korekcií polohy
• [Register mark of Zero margin] pre zníženie strát materiálu odstranením medzier mezi registračnými značkami

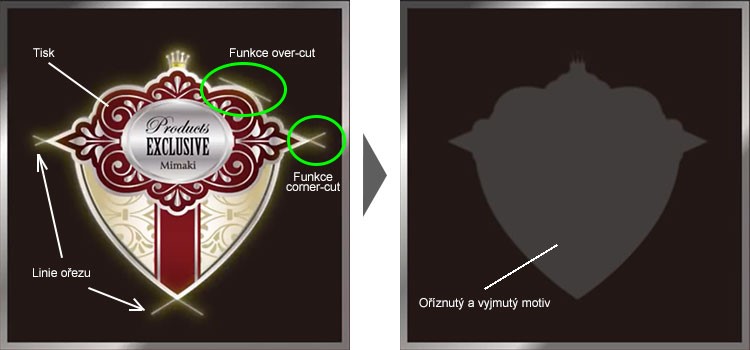

Funkcia over-cut a corner-cut

Ploter k svojej práci používa tzv. vlečený nôž. Nôž tohto typu je do správnej polohy, resp. orientácie natáčaný pasívne, tj. vlečením. Kvôli tejto vlastnosti, resp. tomu, že špička noža je mimo os otáčania môže dôjsť k situácii, že sa začiatok a koniec rezu tzv. "nestretnú". To má za následok zatrhávanie fólie počas separácie. Tento nedostatok vlečených nožov rieši funkcia over-cut, ktorá zaistí pretiahnutia rezu cez počiatok. Tým sa eliminujú nedořezané úseky. Na podobnom princípe pracuje aj funkcia corner-cut, ktorá je pre zmenu zameraná na ostré uhly.

2) Nová funkcia [ID Cut]: Ľahšie a rychlejšie ovládanie

[ID Cut] je funkcia pre súčasný tlač orezových značiek a ID zákazky - pre rozoznanie detailov rezania a natočenie média zákazky. Rezacie dáta sú priradené k tlači a rez začne automaticky aj pre viac malých zákaziek naraz.

V. Upgradovaný RIP software, [RasterLink6Plus]

[RasterLink6Plus] obsahuje novú funkciu náhľadu štvorvrstvej tlače (* 1) a [ID Cut]. Tieto funkcie znížia počet pracovných krokov a zlepšia tak efektivitu práce.
[RasterLink6Plus] je aktualizovaný tak, aby podporoval formát PDF 1.5 a vyšší.
Dáta vo formáte PDF vrátane efektov priehľadnosti sú tlačené rovnako verne ako originál.

Cirkulácia atramentu (Mimaki Circulation Technology)

Necnosťou predovšetkým bieleho atramentu je nadmerná sedimentácia, ktorá spôsobuje upchávanie hadičiek. Systém pre automatickú cirkuláciu atramentu (Mimaki Circulation Technology) túto necnosť efektívne napráva. Súčasne znižuje spotrebu atramentu v dôsledku nadmerného čistenia. Aj vďaka tomu, že sa v hadičkách nenachádzajú usadeniny, ktoré by atramentu bránili v plynulom pohybe, nedochádza počas času k zhoršeniu kvality tlače, resp. k výpadkom počas tlače.

Narozdiel od konvenčného riešenia u iných tlačiarní u tlačiarne Mimaki UCJV-300-160 prebieha k cirkulácii tiež vnútri hlavy.

Automatická kontrola trysiek

Tlačiareň je vybavená systémom pre automatickú kontrolu trysiek (Nozzle Check Unit - NCU). Tento systém umožňuje počas tlače automaticky kontrolovať funkčnosť trysiek a nastaviť správanie tlačiarne pri zistení netlačiacej trysky (alebo viacerých trysiek), kedy tlačiareň môže automaticky začať čistenie alebo môže bez prerušenia pokračovať v tlači a čistenie zahájiť až pri zistení výpadku viacerých trysiek.

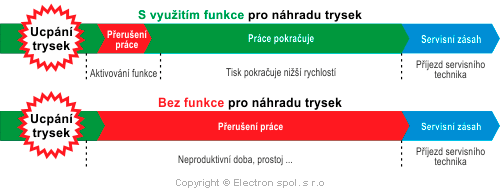

Náhrada trysiek

V prípade, že čistenie trysiek nebude úspešné, je možné použiť funkciu pre náhradu trysiek (Nozzle Recovery System - NRS) a za cenu mierneho zníženia rýchlosti tlače, zachovať kvalitu tlače a bez prestojov pokračovať v práci až do príchodu servisného technika. Táto funkcia nie je pre niektoré režimy tlače dostupná (najmä režimy s nízkym počtom priechodov).

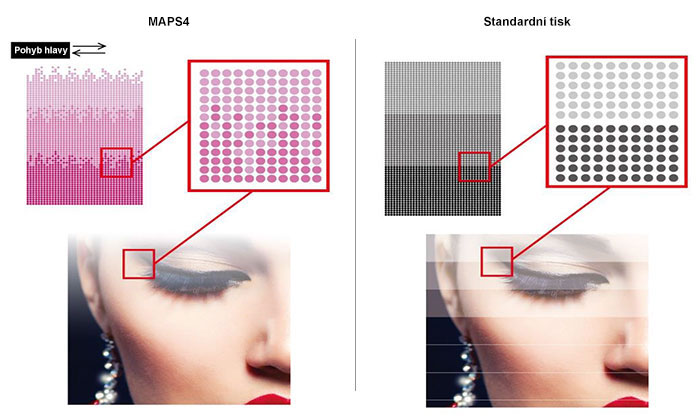

MAPS4 (Mimaki Advanced Pass Systems)

Funkcia MAPS je určená pre elimináciu pruhovania v tlači (banding).

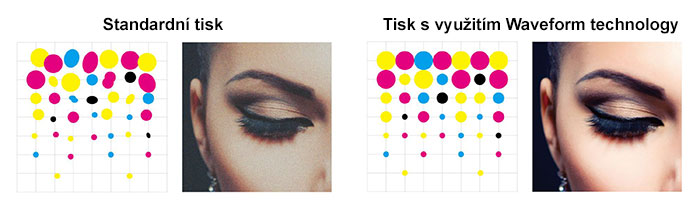

Waveform Control Technology

Technológia pre riadenie tvaru kvapky atramentu zaisťuje presný guľovitý tvar kvapky. Tým je zaručená vysoká kvalita a ostrosť tlače.

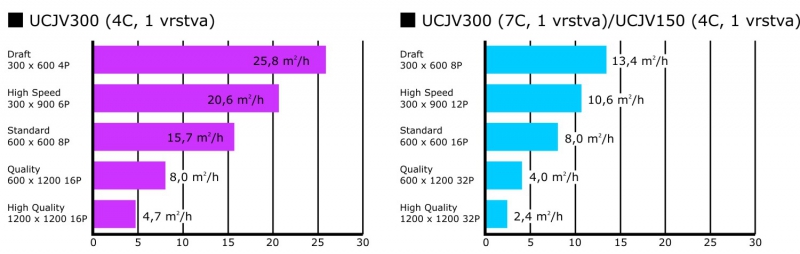

Vysoká rýchlosť tlače – až 25,8 m2/hod

Model		UCJV300-160
Tlačová hlava		piezoelektrická, tlač na vyžiadanie
Rozlíšenie tlače		300 dpi, 600 dpi, 900 dpi, 1200 dpi
Veľkosť kvapky		Min. 7 pl, Max. 28 pl
Výška hlavy		3 stupne nastavenia (2,0/2,5/3,0 mm) – manuálne
Rýchlosť tlače		4farebný Draft mód: 25,8 sqm/h 4farebný Standardní mód: 15,7 sqm/h 7farebný Draft mód: 13,4 sqm/h 7farebný Standardní mód: 8,0 sqm/h
Atrament	Typ	LED-UV atrament: LUS-170
		LED-UV atrament: LUS-175 *Iba vo vybraných krajinách
	Farba	4 farebný (C, M, Y, K) 7 farebný (C, M, Y, K, Lc, Lm, W)
	Objem	1 000 ml (fľaša)
Maximálna šírka tlače		1 610 mm
Maximálna šírka média		1 620 mm
Hrúbka média		1,0 mm alebo menej
Vonkajší priemer kotúča		Φ250 mm alebo menej
Hmotnosť kotúča		40 kg alebo menej
Rýchlos5 rezania		Max. 300 mm/s (420 mm/s v úhle 45%)
Rezací tlak		10-450 gf
Nože	Typy	Excentrický rezák, nôž na malé písmená, nôž na reflexnú foliu, nôž na fluorescenčnú foliu, nôž na PVC s nízkým tlakom
Bezpečnostné štandardy		VCCI Class A / FCC Class A / Compliant with UL 60950-1, ETL / CE Marking (EMC, Low voltage, Machinery directive) / RoHS / CB Report / REACH, ENERGY STAR® / RCM
Rozhranie		USB2.0 / Ethernet 1000 BASE-T
Napájenie		Dve fázy 200-240V±10%, 60Hz±1Hz
Príkon		Max. 1 920 kW x2
Pracovné prostredie	Teplota	20°C až 30°C
	Vlhkosť	35 až 65% Rh (bez kondenzácie)
Rozmery (Š × H × V)		2 900 x 776 x 1 475 mm
Hmotnosť		188 kg

LUS-170 [C,M,Y,K,Lc,Lm,W]	C　M　Y　K
	C　M　Y　K　Lc　Lm　W
LUS-175 [C,M,Y,K,Lc,Lm,W]	C　M　Y　K
	C　M　Y　K　Lc　Lm　W
