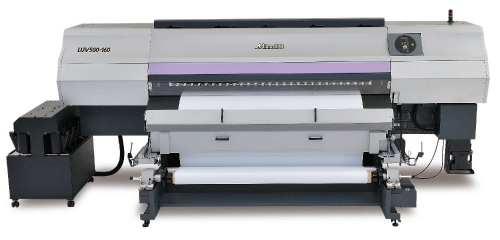

UJV500-160

Už sa nepredáva

Tlačiareň pre potlač rolových materiálov

Mimaki UJV500-160 je veľkoformátová multifunkčná UV LED tlačiareň určená pre potlač rolových materiálov šírky až 1.620 mm a hrúbky do 1 mm. Rozlíšenie tlače až 1.200dpi a variabilná veľkosť tlačového bodu (3 veľkosti kvapky) zaručuje špičkovú kvalitu tlače na akýkoľvek necoatovaný materiál. Ideálne pre tlač POP displejov, potlač fólií, atď. Maximálna rýchlosť tlače je 60 m2 / hod pri rozlíšení 300 × 450 dpi, resp. 30 m2 / hod pri použití bielej. Tlačiareň je dodávaná vrátane ripovacieho softvéru RasterLink 6.

ZÁKLADNÉ VLASTNOSTI

UJV500-160
  • Technológia UV LED
    •
  • Životnosť UV lampy 5.000 hodín
    •
  • Flexibilné / hard atramenty
    •
  • Výborná odolnosť proti oderu a poškrabaniu
    •
  • Tlačiaca šírka max. 1.620 mm
    •
  • Max. hrúbka materiálu 1 mm
    •
  • Max. rozlíšenie tlače 1.200 dpi
    •
  • Max. rýchlosť tlače 60 m2/hod, resp. 30 m2/hod pri použití biele
    •
  • Variabilná veľkosť tlačového bodu (3 veľkosti)
    •
  • Päťfarebná tlač (CMYK + biela)
    •
  • Tlač aj na médiá chúlostivá na teplo
    •
  • Okamžitá tlač bez nutnosti zahrievania UV lampy
    •
  • Okamžité vypnutie tlačiarne bez nutnosti chladenia UV lampy
    •
  • Nové flexibilné atramenty LUS-200 so zvýšenou odolnosťou v exteriéri
    •
  • RIP RasterLink 6 štandardnou súčasťou

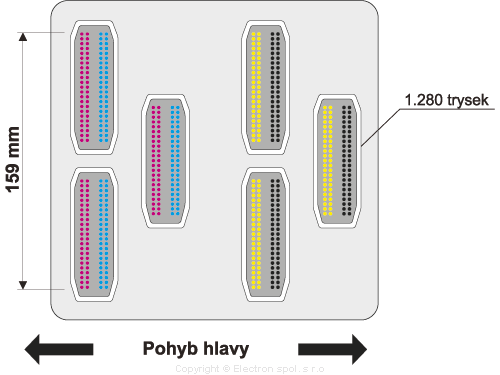

Tlačiaca hlava

Tlačiaca hlava je zložená zo šiestich šachovnicovo usporiadaných segmentov. Každý segment obsahuje 1280 trysiek (4×320).
Konfigurácia hlavy

Rýchlosť tlače


CMYK
Rozlíšenie Počet priechodov (obojsmerne) Rýchlosť
300 × 450 dpi 6 60 m2/hod
600 × 600 dpi 8 45 m2/hod
600 × 900 dpi 12 30 m2/hod
1.200 × 1.200 dpi gr 12 m2/hod


CMYK + W + W
Rozlíšenie Počet priechodov (obojsmerne) Rýchlosť
1 vrstva 2 vrstvy 3 vrstvy
300 × 450 dpi x8 30 m2/hod 15,0 m2/hod 10,0 m2/hod
600 × 600 dpi 6) 23 m2/hod 11,5 m2/hod 7,5 m2/hod
600 × 900 dpi 24 15 m2/hod 7,5 m2/hod 5,0 m2/hod
1.200 × 1.200 dpi 32 6 m2/hod 3,0 m2/hod 2,0 m2/hod

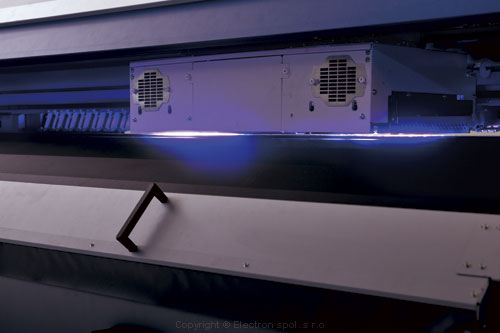

UV-LED jednotka

UV jednotka
Tlačiareň je vybavena novo vyvinutou UV-LED so zníženou spotrebou.

Dovytvrzovacia jednotka

Dotvrzovanie

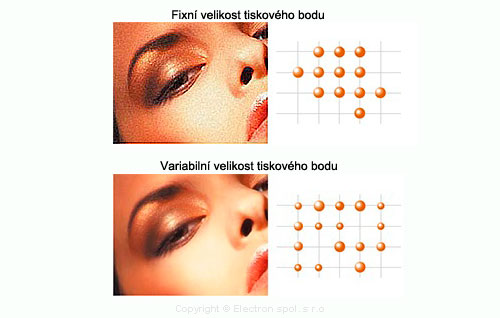

Variabilná veľkosť tlačového bodu

Max. rozlíšenie 1.200 dpi a premenlivá veľkosť tlačového bodu je schopná poskytnúť špičkovú fotografickú kvalitu aj pri použití len štyroch základných farieb (CMYK). Veľkosť kvapky (a tým aj energie s akou dopadá na materiál) je nastaviteľná v troch úrovniach.
Variabilná veľkosť tlačového bodu

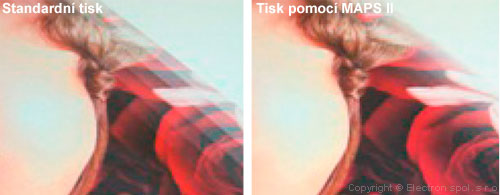

MAPS (Mimaki Advanced Pass Systems)

MAPS-II
Tento systém je určený pre elimináciu pruhovania. Je kombináciou tlačiacej techniky RIPu RasterLink, špeciálne navrhnutých ICC profilov a riadenie denzity tlačových bodov. Využitím dochádza k dramatickému poklesu pruhovania. Rýchlosť tlače je znížená o 10%.

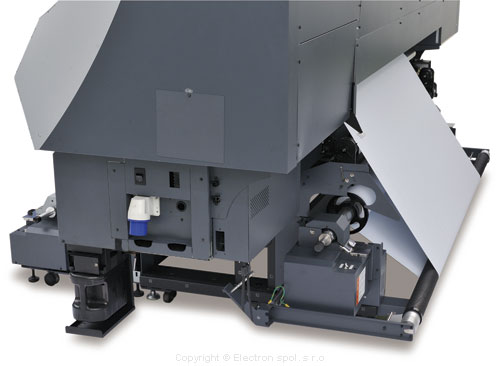

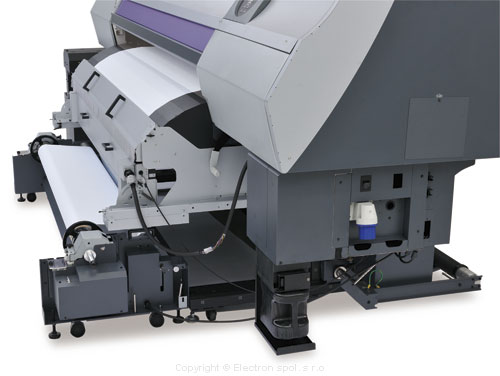

Navíjacie zariadenie s vertikálnym ťahom (VTTS)

Vertical Tension Take-up System (VTTS) je novo vyvinuté navíjacie zariadenie, ktoré je schopné navíjať médiá s hmotnosťou až 60 kg a vonkajším priemerom až 300 mm.
AMF
AMF

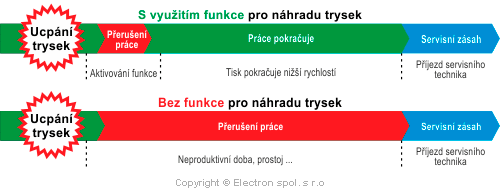

Náhrada trysiek

Náhrada trysiek
Medzi nové vlastnosti tlačiarne patrí funkcia pre náhradu chybných trysiek, ktorá umožňuje, za cenu mierneho zníženia rýchlosti tlače, zachovať kvalitu tlače a bez prestojov pokračovať v práci až do príchodu servisného technika.

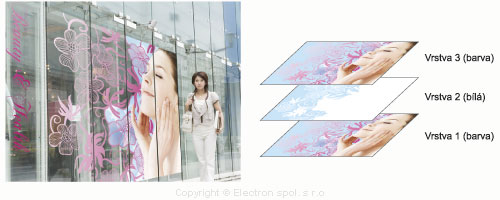

Tlač vo vrstvách

Tlač vo vrstvách
Vďaka rýchlemu vytvrdzovaniu atramentu je možné okamžite tlačiť vo viacerých vrstvách.

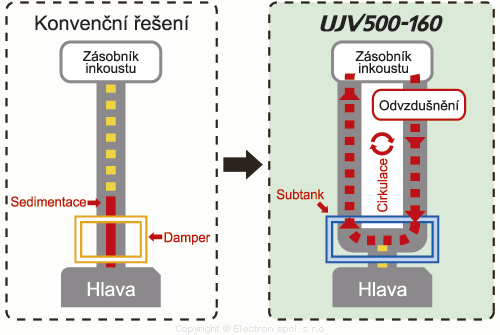

Cirkulácia bieleho atramentu (MCT)

Cirkulácia bieleho atramentu
Necnosťou bieleho atramentu je nadmerná sedimentácia, ktorá spôsobuje upchávanie hadičiek a trysiek. Systém pre automatickú cirkuláciu atramentu (Mimaki Circulation Technology) túto necnosť efektívne napráva. Vedľajším, ale nezanedbateľným, efektom cirkulácie bieleho atramentu je zníženie spotreby bielej farby vďaka obmedzeniu nutnosti nadmerného čistenia. Aj vďaka tomu, že sa v hadičkách nevyskytujú usadeniny, ktoré by atramentu bránili v plynulom pohybe, nedochádza behom času k zhoršeniu kvality tlače, resp. k výpadkom počas tlače.

Cirkulačný okruh bieleho atramentu je doplnený aj o odvzdušňovacie jednotku (MDM).

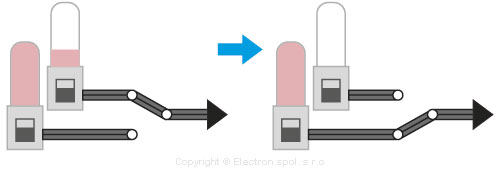

Systém neprerušiteľného dodávania atramentu (UISS)

Zásobníky atramentu
Kontinuálny systém
UISS
Uninterrupted Ink Supply System (UISS) - systém neprerušiteľného dodávania atramentu pre kontinuálnu tlač je štandardnou súčasťou tlačiarne. V režime CMYK sú pre každú farbu k dispozícii dva zásobníky atramentu (každý obsahuje 2.000 ml, tj. celkovo 4.000 ml na farbu). Keď niektorý zásobník vyčerpá svoju zásobu atramentu, tak tlačiareň automaticky prepne na druhý zásobník a tlač pokračuje ďalej bez akéhokoľvek prerušenia.
Model UJV500-160
Max. šírka tlače 1.610 mm
Tlačiaca hlava Typ piezoelektrická
Usporiadanie 6 hláv v kaskádovom usporiadaní (3 rady)
Metoda tlače tlač na vyžiadanie
Výška nad médiom 1,5 - 7 mm, automatická detekcia
Režimy tlače CMYK 300×450HQ dpi, Bi/Uni, 3/6/12 pass
600×600 dpi, Bi/Uni, 4/8/16 pass
600×900 dpi, Bi/Uni, 6/12/24 pass
CMYK+W+W 300×450HQ dpi, Bi/Uni, 6/12/24 pass
600×600 dpi, Bi/Uni, 8/16/32 pass
600×900 dpi, Bi/Uni, 12/24/48 pass
Atrament Typ

ro
Farby

LUS-150 (C, M, Y, K, W)
LUS-200 (C, M, Y, K)
Množstvo 8×2 litry
Média



 Šírka 297 - 1.620 mm
Max. hrúbka 1 mm
Max. hmotnosť

štandardné navíjacie zariadenie: 18 kg

VTTS: 60 kg
Max. vnútorný priemer štandardné navíjacie zariadenie: 2 "alebo 3"
VTTS: 3"
Max. vonkajší priemer štandardné navíjacie zariadenie: 180 mm
VTTS: 300 mm
Vyhrievanie trojcestné inteligentné vyhrievanie (Pred / Tlač / Po)
Nepotlačiteľné okraje Vľavo 15 mm
Vpravo 15 mm
Predný 150 mm
Zadný (formát) 800 mm
Zadný (role) 0 mm
Presnosť Absolutna ±0,3 mm alebo ±0,3% zo vzdialenosti (väčšia hodnota)
Opakovatelnosť ±0,2 mm alebo ±0,1% zo vzdialenosti (väčšia hodnota)
Kolmosť ±0,5 mm / 1.000 mm
Výchylka média max. 5 mm / 10 m
Odrezanie média nůž v ose Y
Odpadový zásobník kanister 3.200 ml, detekcia čidlom
UV jednotka Hlava UV LED, životnosť cca 5.000 hodín
Dovytvrdnutia fluorescenčná lampa, životnosť cca 1.000 hodín
Rozhranie USB 2.0
Príkazový jazyk MRL-III
Hlučnosť Pohotovostný režim max. 58 dB
Trvalý prevádzkový hluk max. 65 dB
Hluk pri nesúvislej tlači max. 70 dB
Bezpečnostné štandardy VCCI-Class A, FCC-Class A, UL 60950, CE Marking (EMC,Low Voltage Directive,
Machinery Directive), CB Report, RoHS
Napájanie Napätie jedna fáza 200 - 240 V ±10%, max. 29 A, 50/60 Hz ±1 Hz
Príkon max. 7.200 W
Pracovné prostredie Teplota 20°C až 30°C
Prevádzková teplota 20°C až 25°C
Vlhkosť 35-65% Rh (bez kondenzácie)
Zmena teploty max. ±10°C/hod
Prašnosť max. 0,15 mg/m3 (kancelárske prostredie)

Rozmery

(bez externej atramentovej jednotky)

 Šírka 3.830 mm
Hĺbka 1.930 mm
Výška 1.700 mm
Externá atramentová jednotka Šírka 777 mm
Hĺbka 570 mm
Výška 830 mm
Hmotnosť Tlačiareň 800 kg
Externá jednotka s atramentami 30 kg
RIP RasterLink Pro6
Názov Označenie Poznámka
USB2.0 CABLE (5m) OPT-J0137 1 ks
MPMII i1 Pro Set SPM-005 1 sada
Názov Označenie Poznámka
Maintenance kit SPC-0188
Head filter replacemant kit SPA-0189 20 hárkov
Mist absorption and exhaust fan filter replacement kit SPA-0190 30 hárkov
Cutter blade replacement kit SPA-0192 1 ks
Wiper replacement kit SPA-0193 2 ks × 5
Ink filter replacement kit SPA-0196 8 ks
Waste ink tank SL SPA-0197 1 ks
UJ Cleaning Swab SPC-0386 10 tyčiniek
UV Goggle SPC-0387 1 ks
Anti freezing liquid SPC-0394  2 ks flaša 1 liter
Nozzle Swab SPC-0421 100 tyčiniek
KIM TOWEL SPC-0499 50 hárkov
Cleaning Stick for Head Surrounding SPC-0527 balenie 50 ks
MAINTENANCE CLOTH SPC-0574 150 hárkov
AIR FILTER REPLACEMENT KIT SPA-0211 1 ks
WASHING BYPASS TUBE JIG KIT ASSY UV SPA-0214
F ABSORBER KIT SPA-0219 10 hárkov
DEGASSING JIG FOR UJV KIT SPA-0220 20 ks
SINGLE POST CURE LAMP SPA-0222 1 ks
CAP ABSORBER UJV KIT SPA-0223 10 hárkov
AIR FILTER REPLACEMENT KIT SPA-0211 1 ks

Atramenty

Názov Objem Farby
LUS-150 1.000 ml C+M+Y+K+W
LUS-200 1.000 ml C+M+Y+K
